丹佛斯动态压差平衡阀 AB-PM

丹佛斯 AB-PM 组合式动态压差平衡阀可确保 HVAC 系统稳定可靠，并降低总体拥有成本。阀门通过确保每个区域的流量和压差稳定，从而实现所有负载的完美平衡。同时可添加一个驱动器，对每个区域进行单独控制。这为两个主要应用提供了出色的解决方案：

  • 住宅建筑（多户住宅） - 配备双管供暖系统，每户公寓前面均安装供应系统，例如用于水地暖的分集水器
  • 商业建筑（壳核结构） - HVAC 系统为分阶段建设或由多方建设。



住宅应用中主要使用尺寸为 DN10-32 的 AB-PM，确保每户公寓的水力平衡，例如在地暖装置的分集水器前面。室温控制器可选连接可保障每户公寓的功能，例如夜间睡眠模式或假日模式。

商业 HVAC 应用主要使用尺寸为 DN 40-100 的AB-PM。动态压差平衡阀可用于商场或办公室等壳核结构的建筑，确保为建筑业主和租户提供可靠的供暖系统。由于经常发生分阶段安装、移交和调试的情况，AB-PM 是此类建筑的理想解决方案。在这类情况下，第一阶段只安装主干管道（业主），不安装终端设备。第二阶段是在每个区域（租户）安装终端设备。

AB-PM 在所有条件下，对拥有一台或多台终端设备的单个区域，确保每个区域所需的流量，并保持系统水力平衡。

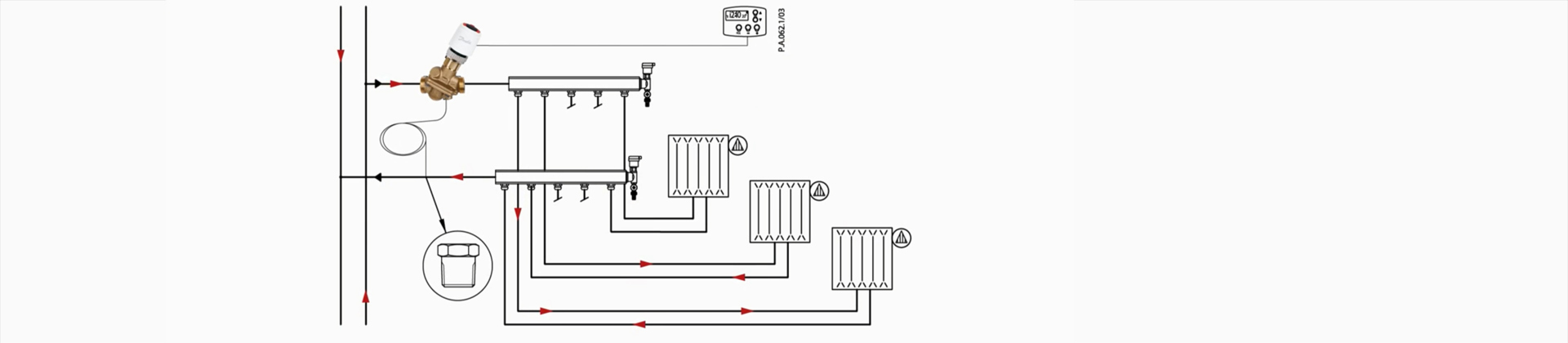

带驱动器的用于住宅建筑的丹佛斯 AB-PM

特点和优势

集各种功能于一体的紧凑型阀门

可进行压差控制、限流和区域控制的组合平衡阀

保证每个区域的流量和压差 (Δp)

设计过程简便快捷

安装快捷，设置简单

小口径 AB-PM 的动画简介

观看动画简介，了解如何安装 AB-PM

文档

文档
类型 名称 语言 适用于 已更新 下载 文件类别
Brochure AB-PM - HVAC control for shell and core and base buildings Polish Multiple 19 2月, 2019 1.3 MB .pdf
Brochure AB-PM - HVAC control for shell and core and base buildings English Multiple 13 3月, 2018 629.4 KB .pdf
Brochure AB-PM - HVAC control for shell and core and base buildings Slovak Slovakia 23 3月, 2021 2.9 MB .pdf
Brochure AB-PM - HVAC control for shell and core and base buildings German Multiple 06 8月, 2018 539.5 KB .pdf
Brochure AB-PM brochure Italian Italy 14 11月, 2014 2.9 MB .pdf
Brochure AB-PM brochure Romanian, Moldavian, Moldovan Romania 01 9月, 2014 576.4 KB .pdf
Brochure AB-PM brochure Polish Poland 17 8月, 2017 1.7 MB .pdf
Brochure AB-PM brochure Czech Czech Republic 18 11月, 2014 719.6 KB .pdf
Brochure AB-PM brochure English Multiple 03 9月, 2014 817.4 KB .pdf
Brochure Hydronic Balancing & Control product overview Italian Italy 07 3月, 2021 1.0 MB .pdf
Brochure Hydronic Balancing & Control product overview German Multiple 30 8月, 2022 1.6 MB .pdf
Brochure Hydronic Balancing & Control product overview English United Kingdom 11 11月, 2014 7.1 MB .pdf
Brochure Hydronic Balancing & Control product overview German Switzerland 14 10月, 2022 1.8 MB .pdf
Brochure Hydronic Balancing & Control product overview English Multiple 12 12月, 2016 1.1 MB .pdf
Brochure Hydronic Balancing & Control product overview Czech Czech Republic 18 11月, 2014 1.0 MB .pdf

图纸

相关产品

投标资料

为实现动态水力平衡，分支应与差压控制器平衡，其具有以下特点：

  • 阀门应通过膜驱动控制器维持分支压差。
  • 阀门应具有关断功能。
  • 阀门应可安装驱动器。
  • 阀门应有不同设置。设定值应可设置所需压差和最大流量限制的组合。
  • 设置应可锁定，以防未经授权进行更改。
  • 阀门应全金属密封，以确保低流量时良好的压差控制性能。
  • 关断服务功能应可手动操作/无需使用工具。
  • 阀门应与脉冲管一起提供。脉冲管直径不得大于 1.2 mm。
  • 发货时应将阀门包装妥当，以便安全运输和处理。

产品特性：

  • 压力等级： PN 16
  • 温度范围： −10 … +120 °C。
  • 连接尺寸： DN10-DN32
  • 连接类型： 外螺纹 ISO 228/1
  • 阀体材质： 防脱锌 (DZR) 黄铜
  • 安装： 安装在供水管上，通过脉冲管与回流管连接。

DN10-32:

  • 压差设置范围： 5-15 kPa
  • Nom 流量 10 kPa： 110 l/h (DN10), 300 l/h (DN15), 600 l/h (DN20), 1200 l/h (DN25) 和 2300 l/h (DN32)
  • 为确保正确控制，通过阀门和回路的最小压差为 18 kPa
  • 零流量时的最大压差： 22 kPa
  • 通过阀门的最大压差： 4 bar

DN10-32 HP：

  • 压差设置范围： 10-25 kPa
  • Nom 流量 20 kPa： 110 l/h (DN10), 300 l/h (DN15), 600 l/h (DN20), 1200 l/h (DN25) 和 2300 l/h (DN32)
  • 为确保正确控制，通过阀门和回路的最小压差为 28 kPa
  • 零流量时的最大压差： 35 kPa
  • 通过阀门的最大压差： 4 bar

AB-PM DN 40-100 是一款用于动态水力平衡的组合差压控制器。

  • 阀门应能够确保每个拥有一台或多台终端设备的区域的水力平衡。
  • 阀门应功能灵活，不论 DPCV 或 PIBCV。
  • 阀门可通过脉冲管与供水管或回流管连接
  • 当脉冲管与供水管连接时，阀门应通过膜驱动控制器维持通过分支的压差。
  • 当脉冲管与回流管连接时，阀门应控制每台终端设备上的流量
  • 阀门应具有关断功能。
  • 阀门应可安装驱动器。
  • 阀门应有不同设置。
  • 设置值应可设置区域所需压差和流量的组合。
  • 设置应可锁定，以防未经授权进行更改。
  • 控制阀应全金属密封，以确保低流量时良好的压差控制性能。
  • 关断服务功能应可用手或工具操作。差压控制器应带软密封，以确保在零流量时紧密关闭
  • 阀门应与最短 2.5 m 的脉冲管一起提供。脉冲管直径不得大于 1.2 mm。
  • 发货时应将阀门包装妥当，以便安全运输和处理。

产品特性：

  • 压力等级： PN16
  • 通过 AB-PM 的最大压降： 4 bar
  • 温度范围： –10 … 120 °C
  • 连接尺寸： DN 40-100
  • 连接类型： 外螺纹 ISO 228/1 (DN 40, DN50)，法兰 EN1092-2 (DN 65-100)
  • 安装： 安装在回流管内，通过脉冲管与供水管或回流管连接
  • 设置范围： 流量： 40%-100%，压差设置： 0-20 转 (DN40, DN50)，0-40 转 (DN65-DN100)
  • Nom. 流量出厂设置（压差 25 kPa）： 5000l/h (DN40), 6500 l/h (DN50), 16800 l/h (DN65), 19600 (DN80), 21000 (DN100)
  • 通过阀门和区域的最小压差 42 kPa (DN40, DN50)，60 kPa (DN65-100)
