Автоматичний балансувальний клапан Danfoss серії AB-PM

Комбіновані автоматичні балансувальні клапани Danfoss серії AB-PM забезпечують надійну роботу HVAC-системи за низької вартості обслуговування. Цей клапан дає змогу досягати оптимального балансування системи за будь-яких навантажень і забезпечує стабільну витрату та перепад тиску в кожній зоні. Крім того, клапан може оснащуватися приводом, що забезпечує окреме регулювання кожної зони. Це є чудовим рішенням для двох основних галузей застосування:

  • житлові будівлі (багатоквартирні будинки) з двотрубними системами опалення і з розподільними системами для кожної квартири, наприклад з колекторами для гідравлічного підлогового опалення;
  • комерційні будівлі (без оздоблення), у яких HVAC-системи встановлюються поетапно або різними організаціями.



У житлових будівлях здебільшого використовуються клапани серії AB-PM розмірів DN 10–32, які забезпечують гідравлічного балансування для кожної квартири, наприклад перед колектором для систем підлогового опалення. Опція підключення до регулятора температури приміщення дає змогу використовувати для кожної квартири такі функції, як, наприклад, зниження температури в нічний час або режим роботи у святкові дні.

У комерційних HVAC-системах здебільшого використовуються клапани серії AB-PM розмірів DN 40–100. Автоматичний балансувальний клапан можна використовувати в завершених будівлях без оздоблення, наприклад у торгових або офісних центрах, для забезпечення надійної роботи системи опалення, що важливо власнику будівлі та орендарям. Використання клапана серії AB-PM — це ідеальне рішення для таких типів будівель, у яких монтаж, передача об’єктів і налагоджування часто виконуються поетапно. У цих випадках на першому етапі монтується магістральний трубопровід без кінцевих пристроїв (відповідальним власником будівлі). На другому етапі виконується монтаж кінцевих пристроїв у кожній зоні (відповідальним орендарем).

Використання клапана серії AB-PM гарантує необхідну витрату в кожній зоні та забезпечує гідравлічного балансування в системі за будь-яких умов у кожній з окремих зон за наявності одного або кількох кінцевих пристроїв.

Клапан серії AB-PM із приводом у житловій будівлі

Функції та переваги

Безліч функцій в одному компактному клапані

Комбінований балансувальний клапан, призначений для регулювання перепаду тиску, обмеження витрат і зонального регулювання

Клапан забезпечує необхідну витрату й Δp у кожній зоні

Простий, швидкий і зрозумілий процес проєктування

Швидкий монтаж та просте налаштування

Анімовані інструкції зі встановлення клапанів серії AB-PM малих розмірів DN

Перегляньте анімовані інструкції зі встановлення клапанів серії AB-PM

Документи

Документи
Тип Ім’я Мова Країна Оновлено Завантажити Тип файлу
Брошура AB-PM - HVAC control for shell and core and base buildings англійська для кількох країн 13 бер., 2018 629.4 KB .pdf
Брошура AB-PM - HVAC control for shell and core and base buildings німецька для кількох країн 06 серп., 2018 539.5 KB .pdf
Брошура AB-PM - HVAC control for shell and core and base buildings польська для кількох країн 19 лют., 2019 1.3 MB .pdf
Брошура AB-PM - HVAC control for shell and core and base buildings словацька Словаччина 23 бер., 2021 2.9 MB .pdf
Технічний опис AB-PM (DN 10-32) угорська для кількох країн 14 вер., 2022 2.3 MB .pdf
Технічний опис AB-PM (DN 10-32) англійська для кількох країн 15 лип., 2022 1.8 MB .pdf
Технічний опис AB-PM (DN 10-32) турецька для кількох країн 14 вер., 2022 2.2 MB .pdf
Технічний опис AB-PM (DN 10-32) французька для кількох країн 14 вер., 2022 2.2 MB .pdf
Технічний опис AB-PM (DN 10-32) данська для кількох країн 14 вер., 2022 2.2 MB .pdf
Технічний опис AB-PM (DN 10-32) шведська для кількох країн 14 вер., 2022 2.2 MB .pdf
Технічний опис AB-PM (DN 10-32) естонська для кількох країн 14 вер., 2022 2.2 MB .pdf
Технічний опис AB-PM (DN 10-32) чеська для кількох країн 14 вер., 2022 2.2 MB .pdf
Технічний опис AB-PM (DN 10-32) іспанська, кастильського для кількох країн 14 вер., 2022 2.2 MB .pdf
Технічний опис AB-PM (DN 10-32) китайська (CN) для кількох країн 14 вер., 2022 2.3 MB .pdf
Технічний опис AB-PM (DN 10-32) німецька для кількох країн 14 вер., 2022 2.3 MB .pdf
Технічний опис AB-PM (DN 10-32) румунська для кількох країн 14 вер., 2022 2.3 MB .pdf
Технічний опис AB-PM (DN 10-32) польська для кількох країн 14 лют., 2019 1.2 MB .pdf
Технічний опис AB-PM (DN 10-32) литовська для кількох країн 14 вер., 2022 2.2 MB .pdf
Технічний опис AB-PM (DN 10-32) українська Україна 23 вер., 2024 1.5 MB .pdf
Технічний опис AB-PM (DN 10-32) латиська для кількох країн 14 вер., 2022 2.2 MB .pdf
Технічний опис AB-PM (DN 10-32) російська Central Asia Unit 20 лист., 2019 1.3 MB .pdf
Технічний опис AB-PM (DN 40-100) латиська для кількох країн 14 серп., 2018 1.7 MB .pdf
Технічний опис AB-PM (DN 40-100) угорська для кількох країн 12 квіт., 2019 1.9 MB .pdf
Технічний опис AB-PM (DN 40-100) італійська для кількох країн 14 серп., 2018 1.7 MB .pdf
Технічний опис AB-PM (DN 40-100) шведська для кількох країн 14 серп., 2018 1.7 MB .pdf
Технічний опис AB-PM (DN 40-100) румунська для кількох країн 14 серп., 2018 1.7 MB .pdf
Технічний опис AB-PM (DN 40-100) естонська для кількох країн 14 серп., 2018 1.7 MB .pdf
Технічний опис AB-PM (DN 40-100) німецька для кількох країн 20 груд., 2019 2.3 MB .pdf
Технічний опис AB-PM (DN 40-100) французька для кількох країн 14 серп., 2018 1.7 MB .pdf
Технічний опис AB-PM (DN 40-100) англійська для кількох країн 07 бер., 2018 1.8 MB .pdf
Технічний опис AB-PM (DN 40-100) чеська для кількох країн 14 серп., 2018 1.9 MB .pdf
Технічний опис AB-PM (DN 40-100) польська для кількох країн 14 серп., 2018 1.7 MB .pdf
Технічний опис AB-PM (DN 40-100) фінська для кількох країн 14 серп., 2018 1.7 MB .pdf
Технічний опис AB-PM (DN 40-100) іспанська, кастильського для кількох країн 12 квіт., 2019 1.9 MB .pdf
Технічний опис AB-PM (DN 40-100) турецька для кількох країн 14 серп., 2018 1.7 MB .pdf
Технічний опис AB-PM (DN 40-100) литовська для кількох країн 14 серп., 2018 1.7 MB .pdf
Брошура AB-PM brochure англійська для кількох країн 03 вер., 2014 817.4 KB .pdf
Брошура AB-PM brochure польська Польща 17 серп., 2017 1.7 MB .pdf
Брошура AB-PM brochure італійська Італія 14 лист., 2014 2.9 MB .pdf
Брошура AB-PM brochure чеська Чеська Республіка 18 лист., 2014 719.6 KB .pdf
Брошура AB-PM brochure румунська Румунія 01 вер., 2014 576.4 KB .pdf
Технічний опис AB-PM Rack set DN 15-20, PN10 французька для кількох країн 25 жовт., 2017 1.1 MB .pdf
Технічний опис AB-PM Rack set DN 15-20, PN10 англійська для кількох країн 30 лип., 2017 1.2 MB .pdf
Брошура Hydronic Balancing & Control product overview німецька для кількох країн 30 серп., 2022 1.6 MB .pdf
Брошура Hydronic Balancing & Control product overview німецька Швейцарія 14 жовт., 2022 1.8 MB .pdf
Брошура Hydronic Balancing & Control product overview англійська для кількох країн 12 груд., 2016 1.1 MB .pdf
Брошура Hydronic Balancing & Control product overview англійська Об'єднане Королівство 11 лист., 2014 7.1 MB .pdf
Брошура Hydronic Balancing & Control product overview італійська Італія 07 бер., 2021 1.0 MB .pdf
Брошура Hydronic Balancing & Control product overview чеська Чеська Республіка 18 лист., 2014 1.0 MB .pdf

Статті

  • if (isSmallPicture) { Як збалансувати системи ОВКП у будівельних спорудах; } else if (isBigColumns) { Як збалансувати системи ОВКП у будівельних спорудах } else { Як збалансувати системи ОВКП у будівельних спорудах }
    Як збалансувати системи ОВКП у будівельних спорудах

    Будівельні споруди — великі будівлі, розділені на невеликі зони для оренди (офісні будівлі, торгові центри тощо), швидко набувають популярності. Для проектування та введення в експлуатацію системи ОВКП у таких будівлях потрібен інший підхід. Якщо цю вимогу не взяти до уваги, слід очікувати виникнення проблем, пов’язаних із тривалим часом передачі приміщення в експлуатацію, надмірними габаритами й ненадійністю системи.

Креслення

Бібліотека креслень

Відкрити в MagiCloud

Пов’язані товари

  • if (isSmallPicture) { Колектори та приводи Danfoss; } else if (isBigColumns) { Колектори та приводи Danfoss } else { Колектори та приводи Danfoss }

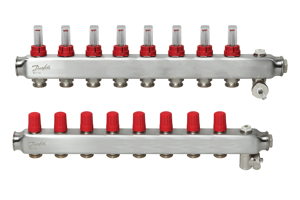

    Колектори та приводи
