Оптимальна ефективність роботи систем контролю над кліматом у приміщеннях забезпечується завдяки використанню найкращих приводів. Що швидше та точніше спрацьовує привод після отримання керувального сигналу, то краще працює система.

Компанія Danfoss пропонує широкий асортимент приводів, які підходять для використання з незалежними від тиску балансувальними та регулювальними клапанами серії AB-QM.

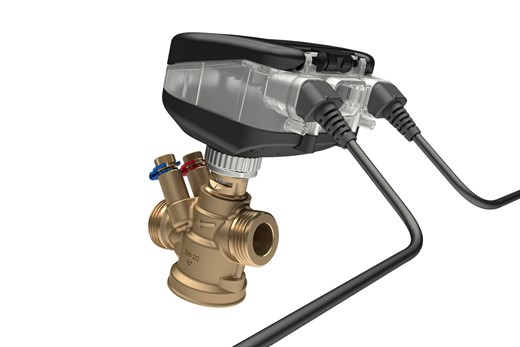

NovoCon® S

Цей інноваційний цифровий редукторний привод зі з’єднанням через шину призначений для безпосереднього підключення до систем управління будівлями (BMS) через шину BACnet або Modbus. У ньому передбачені безліч функцій і переваг, про які докладніше описано нижче.

Цифровий привод Danfoss серії NovoCon®

Цифровий привод Danfoss серії NovoCon® забезпечує взаємодію системи опалення та охолодження й системи управління будівлею (BMS) готелю. Крім того, його можна використовувати в інтелектуальних рішеннях на базі технології «Інтернет речей».

Докладніше

AME і AMV

Щоб забезпечувати найкращі характеристики регулювання в системах з аналоговими керувальними сигналами, необхідно використовувати редукторні приводи. Ці приводи дуже точно регулюють положення отвору клапана.

Управління редукторними клапанами серії AME здійснюється через сигнал 0–10 В або 4–20 мА, а приводами серії AMV — через сигнал 3-позиційного керування (відкрите, нейтральне та закрите положення).

Щоб забезпечувати найкращі характеристики регулювання, у редукторних приводах для клапанів серії AB-QM реалізована функція автоматичного визначення величини ходу клапана.

TWA, ABN і ABNM

Термічні приводи — це економічне рішення для управління клапанами серії AB-QM. В основі роботи цих приводів лежить теплове розширення воскового елемента. Керування приводами моделей TWA-Z і ABN A5 здійснюється через сигнал увімкнення/вимикання регулятора температури. Залежно від отриманого сигналу восковий елемент нагрівається або не нагрівається.
Приводи моделі ABNM A5 регулюються моделювальним сигналом 0–10 В, що надходить від регулятора температури. Сигнал 0–10 В забезпечує точніші характеристики регулювання.

Функції та переваги

Широкий асортимент обладнання

Завдяки широкому асортименту приводів будь-яких розмірів (DN 10–250) з керувальними сигналами будь-яких стандартних типів (сигнал увімкнення/вимкнення, 0–10 В, 4–20 мА, зв’язок через шину) і з різними принципами роботи (термічні приводи, аналогові та цифрові редукторні приводи) ви завжди зможете підібрати прийнятний для клапанів серії AB-QM привод відповідно до проектних вимог.

Відгуки про клапани Danfoss серії PIBCV

Ми попросили клієнтів компанії Danfoss поділитися враженнями від використання незалежних від тиску балансувальних і регулювальних клапанів (PIBCV). Дізнайтеся більше про переваги їхнього використання, а також про те, чому наші клієнти віддали перевагу клапанам PIBCV, а не традиційним рішенням для балансування.

Документи

Документи
Тип Ім’я Мова Країна Оновлено Завантажити Тип файлу
Брошура AB-QM Actuator Selection Infographic - UK англійська Об'єднане Королівство 15 січ., 2021 8.6 MB .pdf
Інформація щодо впливу продукта на навколишнє середовище EPD ABQM 4.0 DN 15-32 & NovoconS англійська для кількох країн 27 січ., 2023 4.1 MB .pdf
Інформація щодо впливу продукта на навколишнє середовище EPD ABQM 4.0 DN 15-32 with AME 110 англійська для кількох країн 27 січ., 2023 3.7 MB .pdf
Інформація щодо впливу продукта на навколишнє середовище EPD ABQM DN 40 -100 with AME 435 actuator англійська для кількох країн 27 лист., 2023 2.5 MB .pdf
Інформація щодо впливу продукта на навколишнє середовище EPD ABQM DN 40 -100 with NovoCon M actuator англійська для кількох країн 27 лист., 2023 2.7 MB .pdf
Інформація щодо впливу продукта на навколишнє середовище EPD AME 110 NL/NLX англійська для кількох країн 05 вер., 2024 2.6 MB .pdf
Брошура Hydronic Balancing & Control product overview англійська для кількох країн 12 груд., 2016 1.1 MB .pdf
Брошура Hydronic Balancing & Control product overview англійська Об'єднане Королівство 11 лист., 2014 7.1 MB .pdf
Брошура Infographic - Actuator selection for AB-QM PICVs англійська для кількох країн 17 вер., 2024 3.4 MB .pdf
Історія установок NovoCon - outstanding HVAC flexibility after office building renovation англійська для кількох країн 28 вер., 2020 960.1 KB .pdf
Брошура NovoCon | Digital actuator for HVAC англійська для кількох країн 20 черв., 2017 772.5 KB .pdf

Асортимент продукції

  • if (isSmallPicture) { Цифровий привод Danfoss серії NovoCon® S; } else if (isBigColumns) { Цифровий привод Danfoss серії NovoCon® S } else { Цифровий привод Danfoss серії NovoCon® S }
    Цифровий привод серії NovoCon® S

    Революційний цифровий привод Danfoss серії NovoCon® S об’єднує в собі незрівнянні характеристики гідравлічного балансування та регулювання HVAC-систем. Це перші у своєму роді приводи HVAC-систем, безпосередньо підключені до системи управління будівлею (BMS). Завдяки цьому системні інтегратори можуть розробляти сучасні рішення на базі технології «Інтернет речей» (IoT).

Тексти комерційних пропозицій

Високоточний редукторний привод із плавним регулюванням і можливістю підключення через промислову шину (BACnet MS/TP і Modbus RTU), який дає змогу керувати незалежними від тиску балансувальними та регулювальними клапанами серії AB-QM розміру DN 10–32.
Цифровий керувальний сигнал: BACnet MS/TP, Modbus RTU
Аналоговий керувальний сигнал: 0–10 В / 2–10 В, 0–20 мА / 4–20 мА

Пряме підключення до привода 6-портового кульового клапана із сигналом позиційного зворотного зв’язку (*1)

Пряме підключення до двох датчиків поверхні PT1000 / занурювальних датчиків і індикація потужності випромінювання (*2)

Пряме підключення входу/виходу: 2 опори, аналоговий вихід і аналоговий вхід (*3)

Можливість віддаленого керування функціями привода через промислову шину:
- Попереднє налаштування розрахункової витрати
- Промивання клапана та кінцевого пристрою
- Аварійне оповіщення про помилку під час закриття
- Подача аварійного сигналу, якщо привод 6-портового кульового клапана CO6 заблоковано, переведено на ручний режим або відключено (*1)
- Показання температури подачі та зворотного теплоносія, індикація потужності випромінювання (*2)
- Лічильник споживання енергії (кВт-г, МДж, кБТО) (*2)
- Подача аварійного сигналу за високої/низької різниці температур і під час відключення датчиків температури (*2)
- Налаштування альфа-характеристик
- Можливість вибору швидкості 3/6/12/24 с/мм
- Можливість вибору часу відкриття/закриття: 18–700 с
- Автоматична MAC-адресація (тільки в мережі BACnet)
- Автоматичне визначення швидкості передачі даних (у бодах)
- Індикація витрати на основі виміряної величини ходу (л/год)

Взаємозамінність відповідно до вимог Eu.bac допустима під час використання клапана серії PIBCV.

Напруга живлення: 24 В змінного/постійного струму, 50/60 Гц

Точність положення шпинделя: ±0,05 мм

Кабелі: безгалогенний зі штекерним роз’ємом довжиною 1,5, 5 і 10 м

Датчики температури: 2 вставних датчика поверхні PT1000 або занурювальних датчика довжиною 1,5 м

До однієї мережі можна підключити до 64 приводів

Сервісна підтримка служби Change of Value (COV) мережі BACnet

Технічна підтримка віддаленого оновлення мікропрограми

Клас захисту IP: 54

Хід: 7 мм

Пристрій BACnet MS/TP з підключенням через промислову шину, включений до реєстру BACnet Testing Laboratories (BTL) (*4)

Функція переведення на ручний режим

Доступний засіб налаштування, що полегшує конфігурацію, налагоджування та оновлення мікропрограми

Доступний засіб налагоджування, що забезпечує адресацію, задання параметрів і безперервне налагоджування гідравлічної системи

(*1) У системах CO6
(*2) В енергосистемах
(*3) У системах із віддаленим вводом/виводом
(*4) Сертифікацію пройдено в другому кварталі 2019 р.

Високоточний редукторний привод із плавним регулюванням і можливістю підключення через шину, який дає змогу керувати незалежними від тиску регулювальними клапанами NovoCon® серії AB-QM розміру DN 40–100.

Цифровий керувальний сигнал: BACnet MS/TP, Modbus RTU
Аналоговий керувальний сигнал: 0–10 В / 2–10 В, 0–20 мА / 4–20 мА

Можливість віддаленого керування функціями привода через промислову шину:
- Попереднє налаштування розрахункової витрати
- Промивання клапана та кінцевого пристрою
- Аварійне оповіщення про помилку під час закриття, відкриття та калібрування
- Налаштування лінійної, логарифмічної або α-характеристики регулювання
- Можливість вибору швидкості
- Можливість вибору часу відкриття/закриття
- Автоматична MAC-адресація (у мережі BACnet)
- Автоматичне визначення парності (Modbus)
- Автоматичне визначення швидкості передачі даних (у бодах)
- Індикація витрати та споживання енергії

Напруга живлення 24 В змінного/постійного струму

До однієї мережі можна підключити до 32 приводів

Клас захисту IP: 54

Хід: 20 мм

Функція переведення на ручний режим

Простий монтаж

Світлодіодна індикація стану

Пристрій BACnet MS/TP з підключенням через промислову шину, включений до реєстру BACnet Testing Laboratories (BTL)

Редукторний привод із плавним регулюванням, який дає змогу керувати незалежними від тиску балансувальними та регулювальними клапанами розміру DN 10–32

  • Керувальний сигнал: можливість вибору, 0(4)…20 мА і 0(2)…10 В
  • Визначення величини ходу клапана (визначення відчутності навантаження)
  • Налаштування лінійної або логарифмічною характеристики
  • Безгалогенний кабель: 1,5 м (5 і 10 м)
  • (Сигнал позиційного зворотного зв’язку: можливість вибору, 0(2)–10 В*)
  • Споживання енергії: 2 ВА у режимі роботи та 0,5 Вт у режимі очікування
  • Налаштування: легкий доступ через DIP-перемикач
  • Видимий індикатор величини ходу
  • Світлодіодна індикація режиму роботи привода (режим роботи, очікування, калібрування)
  • Ручний режим роботи
  • Функція захисту від блокування
  • Напруга живлення: 24 В змінного струму, 50/60 Гц
  • Швидкість: 24(12**) с/мм
  • Функція послідовного регулювання (управління з поділом діапазону): (0–5 В, 5–10 В)
  • Перемикач режимів прямої/зворотньої дії

* Модель AME 110 NLX
** Модель AME 120 NL

Редукторний привод із плавним 3-позиційним регулюванням, який дає змогу керувати незалежними від тиску балансувальними та регулювальними клапанами розміру DN 10–32.

  • Визначення величини ходу клапана (визначення відчутності навантаження)
  • Споживання енергії: 1 ВА у режимі роботи та 0 Вт у режимі очікування
  • Видимий індикатор величини ходу
  • Безгалогенний кабель: 1,5 м (5 і 10 м)
  • Ручний режим роботи
  • Напруга живлення: 24 В змінного струму, 50/60 Гц
  • Швидкість: 24(12*) с/мм

* Модель AMV 120 NL

Термічний привод із плавним регулюванням, який дає змогу керувати незалежними від тиску балансувальними та регулювальними клапанами розміру DN 10–32.

  • Керувальний сигнал: 0–10 В
  • Визначення величини ходу клапана
  • Споживання енергії: 1 Вт у режимі очікування
  • Логарифмічна (лінійна*) характеристика
  • Безгалогенний кабель: із штекерним роз’ємом, 1 м (5 і 10 м)
  • Клас захисту IP: 54
  • Нормально закритий (відкритий**) після відключення живлення
  • Функція початкового відкриття (нормально закрита модель)
  • Видимий індикатор величини ходу
  • Хід: 5 (6,5 мм***)
  • Напруга живлення: 24 В змінного струму, 50/60 Гц (24 В постійного струму****)

* Доступна модель із лінійною характеристикою регулювання
** Доступна модель із нормально закритим положенням
*** Доступна модель із ходом 6,5 мм
**** Доступна модель із живленням від джерела 24 В постійного струму

Двопозиційний термічний привод для керування незалежними від тиску балансувальними та регулювальними клапанами розміру DN 10–32.

  • Напруга живлення: 24 В змінного/постійного струму (230 В, 50/60 Гц*)
  • Висота: 60 мм від адаптера клапана
  • Кабелі: ПВХ (безгалогенний**), 1,2 м (5 і 10 м)
  • Нормально закритий (відкритий***) після відключення живлення
  • Функція початкового відкриття (нормально закрита модель)
  • Видимий індикатор величини ходу
  • Споживання енергії: 2 Вт у режимі очікування

* Доступна модель із живленням від джерела 230 В
** Безгалогенні кабелі доступні тільки для моделі з нормально закритим положенням
*** Доступна модель із нормально відкритим положенням

Приводи моделі AME 435 QM із плавним регулюванням використовуються для керування незалежними від тиску балансувальними та регулювальними клапанами серії AB-QM розмірів DN 40–100.

  • Привод має світлодіодну індикацію
  • Привод передбачає можливість монтажу на клапан і демонтажу без необхідності застосування будь-яких інструментів
  • Привод має функцію гашення автоколивань, яка підвищує ефективність пристрою та забезпечує заощадження електроенергії
  • Привод має зовнішню кнопку скидання/перехід у режим очікування
  • Просте підключення до мережі, фіксувальний замок.

Привод моделі AME 55 QM використовується для керування незалежними від тиску балансувальними та регулювальними клапанами серії AB-QM розмірів DN 125–150.

  • Привод має світлодіодну індикацію
  • Привод виготовлений з можливістю реєстрації робочих даних
  • Привод виготовлений із можливістю плавного або 3-позиційного регулювання
  • Привод має функцію скидання

Привод моделі AME 85 QM використовується для керування незалежними від тиску балансувальними та регулювальними клапанами серії AB-QM великих розмірів (DN 200 і DN 250).

  • Привод має світлодіодну індикацію
  • Привод виготовлений із можливістю плавного або 3-позиційного регулювання
  • Привод має кнопку скидання
