Fjärrvärmecentraler

Danfoss har ett brett utbud av undercentraler för uppvärmning, ventilation och tappvarmvatten.

Ett standardsortiment för smidig hantering från beräkning till leverans kompletteras med lösningar som är kundanpassade för lägenheter, kommersiella fastigheter eller industribyggnader.

Fastigheter upp till 100 kW

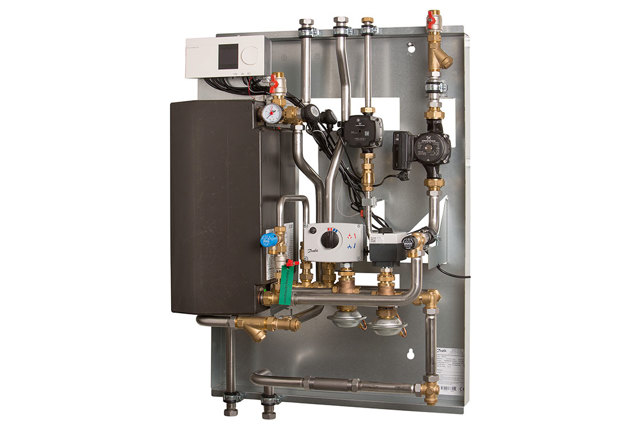

KST-M - upp till ca 15 lägenheter

Termix kompaktstation KST-M och KST-L är fjärrvärmecentraler för väggmontage. Centralerna finns i två storlekar KST-M (medium) och KST-L (large). Kapaciteten för värme skiljer sig mellan storlekarna. Kapaciteten för tappvarmvatten är samma för båda. Centralen har två kretsar, en för värme och en för tappvarmvatten.

Värmeväxlarna är av modell Danfoss Micro Plate™ som ger en god driftsekonomi genom låga tryckförluster och mycket låga returtemperaturer. Avancerade styrventiler av typen Danfoss AVQM gör centralen oberoende av förändringar i fjärrvärmens differenstryck. Styrventilen AVQM kan dessutom flödesbegränsas. Kretsarna styrs elektroniskt av regulatorn Danfoss ECL Comfort 310 som är uppkopplingsbar (via webb och app). Regulatorn kan bland annat utföra så kallad effektbegränsning som kapar effekttoppar.

Centralen levereras komplett med monterade pumpar. Intern eldragning är gjord, endast utegivare och strömförsörjning behöver anslutas. Anslutningar för värme och tappvarmvatten är uppåt. Anslutning för
fjärrvärme är nedåt. Ombyggnadskit finns för ändring av fjärrvärmeanslutning till uppåt.

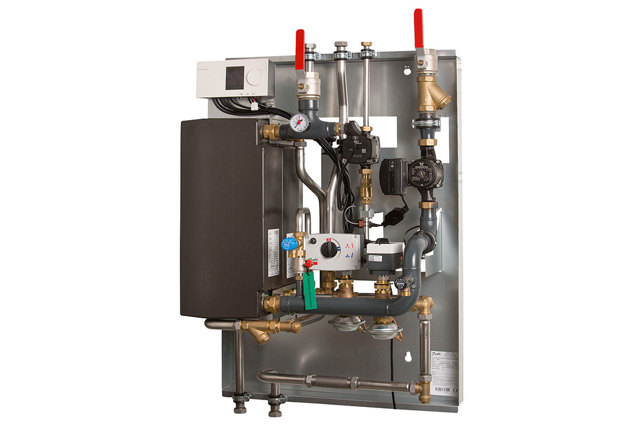

KST-L - upp till ca 30 lägenheter

Termix kompaktstation KST-M och KST-L är fjärrvärmecentraler för väggmontage. Centralerna finns i två storlekar KST-M (medium) och KST-L (large). Kapaciteten för värme skiljer sig mellan storlekarna. Kapaciteten för tappvarmvatten är samma för båda. Centralen har två kretsar, en för värme och en för tappvarmvatten.

Värmeväxlarna är av modell Danfoss Micro Plate™ som ger en god driftsekonomi genom låga tryckförluster och mycket låga returtemperaturer. Avancerade styrventiler av typen Danfoss AVQM gör centralen oberoende av förändringar i fjärrvärmens differenstryck. Styrventilen AVQM kan dessutom flödesbegränsas. Kretsarna styrs elektroniskt av regulatorn Danfoss ECL Comfort 310 som är uppkopplingsbar (via webb och app). Regulatorn kan bland annat utföra så kallad effektbegränsning som kapar effekttoppar.

Centralen levereras komplett med monterade pumpar. Intern eldragning är gjord, endast utegivare och strömförsörjning behöver anslutas. Anslutningar för värme och tappvarmvatten är uppåt. Anslutning för
fjärrvärme är nedåt. Ombyggnadskit finns för ändring av fjärrvärmeanslutning till uppåt.

Fastigheter över 100 kW

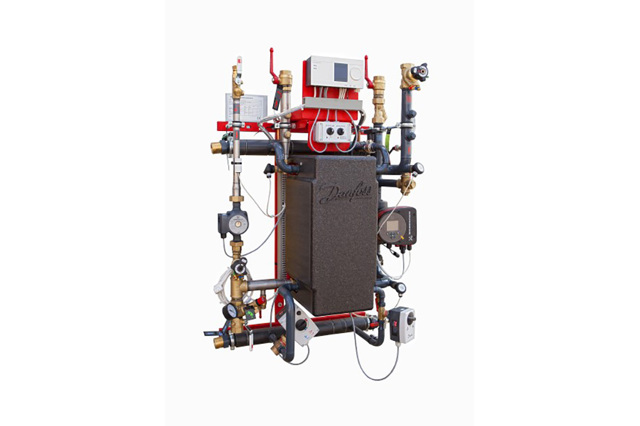

DSA WALL - upp till 30 lägenheter

Vägghängd fjärrvärmecentral komplett med pumpar, styr- och regler. Primärmätsträcka finns som tillval.

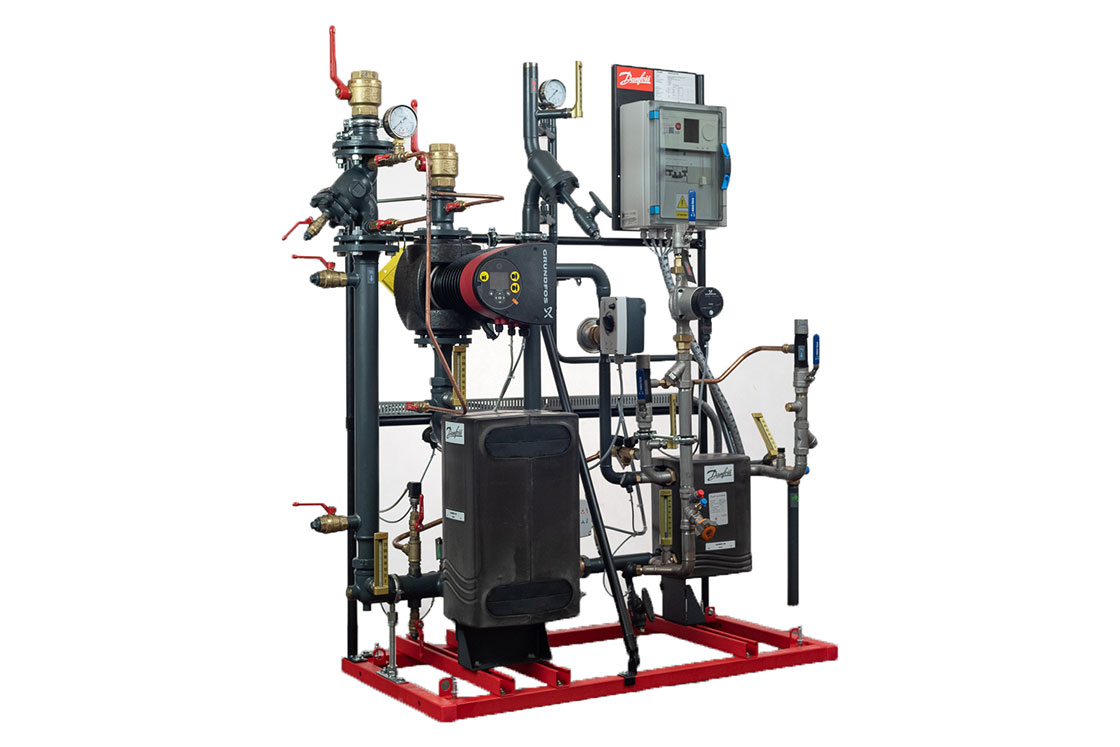

DSP 2 FIX

Standardiserad fjärrvärmecentral, komplett med pumpar, styr- och regler. Finns i tre storlekar med värmeeffekt upp till 430kW, lagerlagd för snabb leverans.

DSE FLEX - kundanpassad undercentral

Flexibel fjärrvärmecentral där kundens önskemål kan tillgodoses när det kommer till utförande och tillval.

MAXI - kundanpassad undercentral med högre effekter

Flexibel fjärrvärmecentral där kundens önskemål kan tillgodoses när det kommer till utförande och tillval. Klarar ännu högre effekt än DSE FLEX.

vvx id

Produktöversikt fjärrvärme

Vill du få en översikt på vad Danfoss erbjuder för lösningar inom fjärrvärme - kolla in vår samlingsbroschyr.

Ladda ned

Dokument

Dokument
Modell Namn Språk Gäller endast Uppdaterad Ladda ned Filtyp
Data sheet DSA WALL Polish Flera 03 mars, 2020 654.0 KB .pdf
Data sheet DSA WALL Swedish Flera 07 apr., 2015 843.7 KB .pdf
Data sheet DSA WALL Finnish Flera 31 mars, 2015 923.2 KB .pdf
Data sheet DSA WALL Polish Flera 13 sep., 2021 723.0 KB .pdf
Data sheet DSA WALL English Flera 19 nov., 2014 896.4 KB .pdf
Data sheet DSA WALL Lithuanian Flera 15 feb., 2021 914.7 KB .pdf
Data sheet DSA WALL Polish Flera 30 maj, 2017 639.0 KB .pdf
Data sheet DSE FLEX Finnish Flera 11 maj, 2015 4.5 MB .pdf
Data sheet DSE FLEX English Flera 27 feb., 2015 4.6 MB .pdf
Data sheet DSE FLEX Swedish Flera 08 maj, 2015 4.6 MB .pdf
Data sheet DSE FLEX Polish Flera 11 maj, 2015 2.5 MB .pdf
Data sheet DSE FLEX - Compact Substation Finnish Flera 07 feb., 2018 2.2 MB .pdf
Data sheet DSE FLEX - Compact Substation Swedish Flera 06 feb., 2018 2.3 MB .pdf
Data sheet DSE FLEX - Compact Substation Polish Flera 07 feb., 2018 2.3 MB .pdf
Data sheet DSE FLEX – Compact Substation Lithuanian Flera 01 sep., 2016 2.5 MB .pdf
Data sheet DSE FLEX – Compact Substation English Flera 06 feb., 2018 2.4 MB .pdf
Brochure Product overview district heating Swedish Sweden 31 mars, 2025 7.3 MB .pdf
Installation guide Termix VVX KST-M/KST-L Swedish Sweden 28 feb., 2024 2.7 MB .pdf
Installation guide Termix VVX KST-M/KST-L Swedish Sweden 08 sep., 2021 2.1 MB .pdf

Filmer

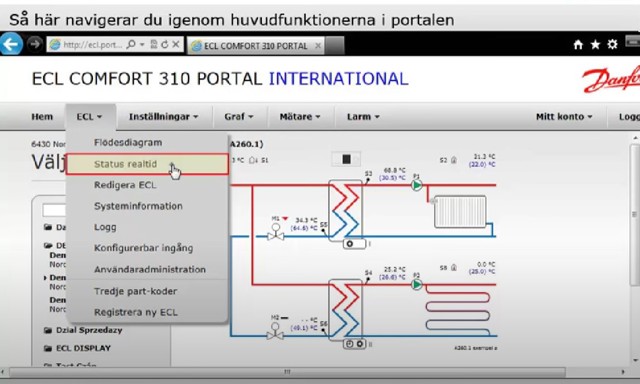

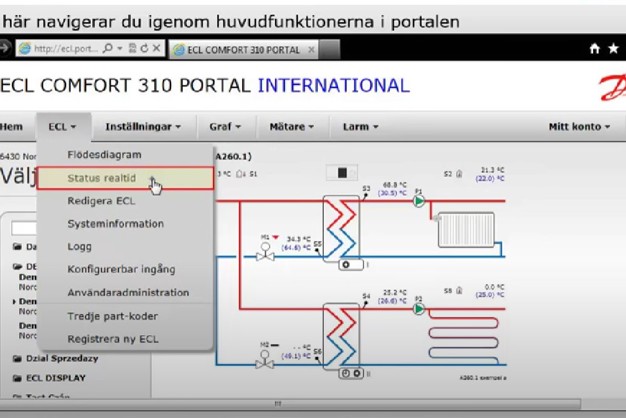

ECL portalen: Så navigerar du bland portalens funktioner
ECL portalen: Så navigerar du bland portalens funktioner

Verktyg och appar

ECL portalen
ECL portalen

ECL portalen möjliggör fjärrstyrning, övervakning och larmfunktionalitet från understationen. ECL-portalens användarvänliga gränssnitt och smidig åtkomst via PC eller smartphone dygnet runt förbättrar servicenivån och minskar kostnaderna.
