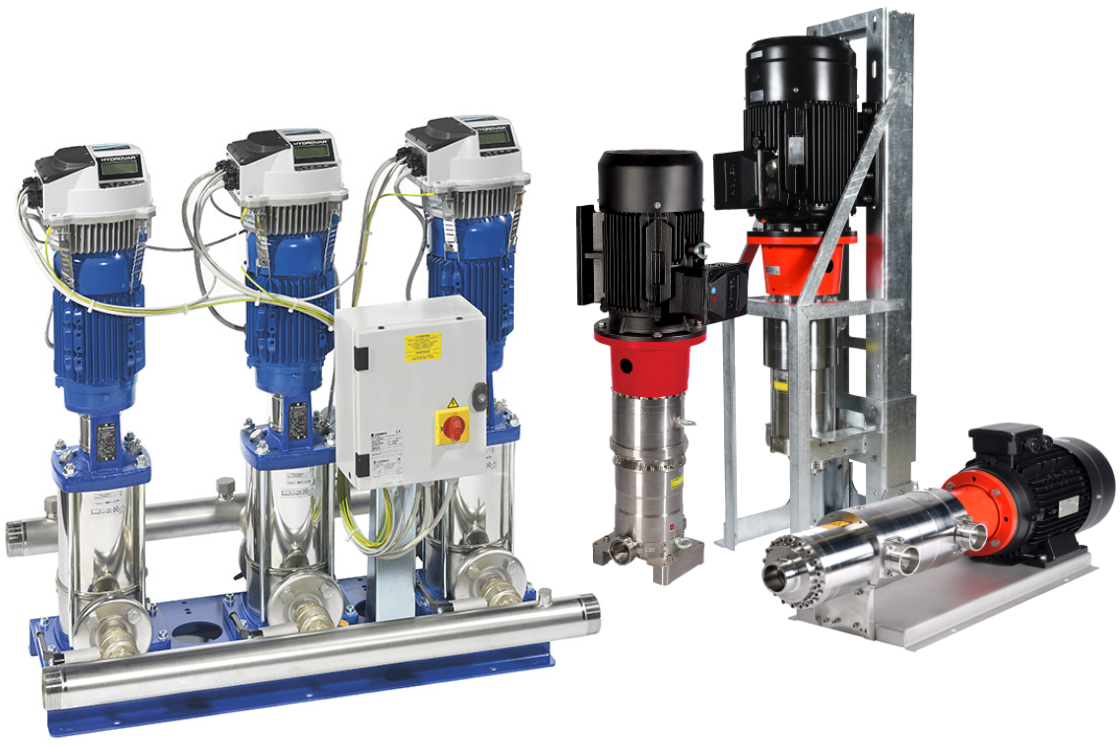

Definicja:
- Zjawisko odnoszące się do pracy pomp, gdy parametry napływu medium do pompy są niewystarczające.
- Występuje najczęściej w przypadku, kiedy lustro cieczy obniży się na tyle, że pompa nie może jej zassać – pompy głębinowe.
- Suchobieg może być efektem nadmiernego opróżnienia zbiornika retencyjnego. Niebezpiecznym zjawiskiem jest również tworzenie się tzw. kieszeni powietrznych w najwyższych punktach rurociągów prowadzących do przerwania strumienia cieczy.
Skutki:
- Zatarcie łożysk ślizgowych smarowanych wodą
- Uszkodzenie uszczelnień - rozszczelnienie
- Przeciążenie uzwojeń silnika - przetopienie izolacji uzwojeń
- Zwarcie w silniku
- Trwałe uszkodzenia wału i wirnika pompy
Parametry diagnostyczne i ich pomiar:
- Ciśnienie – presostat lub przetwornik ciśnienia
- Poziom – pływak lub presostat
- Przepływ – detektor przepływu
- Przewodność – czujnik konduktometryczny
- Prąd – zabezpieczenie przeciążeniowe silnika pompy
- Temperatura – czujnik temperatury w uzwojeniach silnika pompy

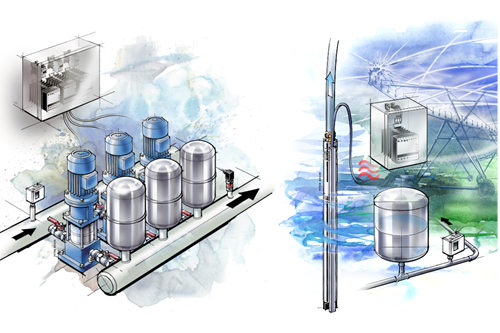

Metody zabezpieczenia pomp
I. Pomiar minimalnego ciśnienia - presostaty (wyłączniki ciśnieniowe) KP34/35
- Montaż po stronie ssącej pompy i dobór do maks. ciśnienia w instalacji
- Reagują na spadek ciśnienia wywołany niedoborem wody (obniżeniem lustra)
- Możliwość precyzyjnej nastawy wartości ciśnienia wyłączenia (około 0,5 bar)
- Możliwość precyzyjnego określenia punktu powrotu pracy pompy przy wzroście ciśnienia
- Zakres regulacji: od 0,1 bar (duża czułość) do 2,2 bar (wysoka wartość ciśnienia)
- Możliwość bezpośredniego sterowania pracą silnika 1-fazowego do 16A (AC-3)
II. Pomiar minimalnego ciśnienia - presostaty (wyłączniki ciśnieniowe) BCP3L z funkcją resetu, rygla
- Funkcja pełnego zabezpieczenia instalacji oraz pompy - bezpieczne i zdecydowane rozwiązanie, ułatwiające pracę służbom utrzymania ruchu
- Zablokowanie powrotu pracy pompy przy ponownym wzroście ciśnienia
- Przycisk RESET – wymagana świadoma ingerencja człowieka celem zezwolenia na ponowną pracę pompy technologicznej np. wyporowej wysokociśnieniowej serii PAH produkcji Danfoss
- Stosowane, gdy nie ma pewności stabilnego powrotu ciśnienia (ponowne załączenie pompy spowoduje kolejny spadek lustra cieczy) LUB gdy ponowne załączenie pompy może grozić uszkodzeniem innych elementów instalacji lub zaburzeniem procesu technologicznego
- Należy podłączać do centralnej jednostki sterującej pracą instalacji
III. Presostat RT 113 – pomiar ciśnienia hydrostatycznego słupa cieczy w zbiorniku
- Działanie prewencyjne, zapobiegające powstanie suchobiegu
- Zastosowanie wszędzie tam, gdzie pompy czerpią wodę ze zbiorników retencyjnych
- Osiągnięcie minimalnego poziomu – presostat RT – załącza alarm – odcinając zasilanie pompy przed obniżeniem lustra cieczy
IV. Presostat podwójny KP 44 – zabezpieczenie oraz sterowanie pracą pompy
- Unikatowe rozwiązanie 2w1 – regulacja oraz zabezpieczenie przed suchobiegiem
- Sprzężony obwód elektryczny – brak konieczności podwójnego okablowania
V. Przetwornik ciśnienia
- Sygnał z przetwornika ciśnienia pozwala na stabilizację ciśnienia w instalacji (sterowanie pracą falownika), ale również dzięki odpowiedniemu algorytmowi może skutecznie zabezpieczać przed suchobiegiem Przetworniki ciśnienia MBS 3000
- Stosowane, gdy występują zmienne wartości ciśnienia na ssaniu pomp
- Sygnał analogowy 0-10V lub 4-20mA pozwala na kontrolę ciśnienia w całym zakresie pracy pompy
- Pomiar ciśnienia absolutnego daje możliwość kontroli powstawania podciśnienia w instalacji
- Możliwość adaptacyjnego ustalania progu „Alarm” dla spadku poziomu lustra wody
- Zabezpieczenie pomp głębinowych (pomiar ciśnienia po stronie tłocznej)
VI. Czujnik przepływu FQS - wychylenie łopatki na skutek przepływu cieczy
- Możliwość ustawienia minimalnego przepływu powodującego zadziałanie, rozwarcie obwodu elektrycznego
- Przyłącze i łopatka wykonana z mosiądzu – ochrona antykorozyjna
- W komplecie zestaw łopatek umożliwiający dostosowanie do średnicy rury 1”- 6”
Zapraszamy do lektury noty aplikacyjnej dostępnej poniżej, w której znajdują się dodatkowe, szczegółowe informacje.
