Danfoss AB-QM był pierwszym tego typu zaworem regulacyjnym stworzonym z myślą o zastosowaniach grzewczych i chłodzących w systemach HVAC. Posiada funkcję automatycznego ograniczenia przepływu i wbudowaną regulację różnicy ciśnień, zapewniając niezawodną i precyzyjną pracę systemu.

Rezultatem tej koncepcji jest wysokowydajny zawór regulacyjny z – wciąż jedynym w swoim rodzaju – autorytetem zaworu 100%. Przepływ obliczeniowy można łatwo ustawić na wymaganą wartość przy użyciu skali 20-100%.

Proste ustawienie przepływu obliczeniowego zastępuje tradycyjne procesy uruchamiania, zapewnia dużo dokładniejszą kontrolę i pozwala uniknąć obliczeń Kv dla projektantów systemów.

Zawory regulacujne wyposażone w siłownik Danfoss PIBCV

zwiększają efektywność energetyczną

poprawiają klimat wewnętrzny

AB-QM jest stosowany głównie w centralach klimatyzacyjnych, belkach chłodzących, klimakonwektorach i innych urządzeniach końcowych w systemach ogrzewania i chłodzenia HVAC.

Cechy i korzyści

Łatwe ustawianie i dobór rozmiaru

Wybór właściwego rozmiaru AB-QM jest znacznie mniej skomplikowany niż dobór konwencjonalnych zaworów regulacyjnych. Po określeniu przepływu obliczeniowego można wybrać odpowiedni AB-QM, nie są wymagane żadne dodatkowe obliczenia Kv i autorytetów.

Autorytet 100%

Wartość 100% autorytetu zaworu zwiększa jakość i precyzję regulacji, również przy niskich wymaganiach dotyczących przepływu. Zapewnia to lepszy komfort w budynku oraz zwiększa oszczędność energii.

Doskonała regulacja

Poprzez zapewnienie odpowiedniego przepływu we właściwym czasie, AB-QM optymalizuje wydajność agregatu chłodniczego i kotła oraz zmniejsza koszty pompowania. Ponadto siłowniki muszą wykonywać znacznie mniej ruchów, co zwiększa ich żywotność i obniża całkowity koszt posiadania.

Przewodnik po zastosowaniach HVAC

Nowy, kompleksowy materiał już dostępny!

Już jest! Nowy, kompleksowy materiał przygotowany specjalnie dla projektantów - przewodnik po zastosowaniach HVAC.

Pobierz przewodnik po zastosowaniach HVAC
modern buildings

Równoważenie hydrauliczne i regulacja z Danfoss AB-QM

Krótkie objaśnienie zasad automatycznego równoważenia i regulacji klimakonwektorów w budynkach biurowych. W tym korzyści wynikające z zastosowania zaworu AB-QM firmy Danfoss w porównaniu do tradycyjnych zaworów równoważących.

AB-QM 4.0

Nowość: AB-QM 4.0

Przygotuj się na wyższy poziom korzyści dla projektów PICV.

AB-QM 4.0 DN15 - DN20
Siłowniki do zaworów PICV. Interaktywne zestawienie

Czy wiesz, jaki siłownik dobrać do Twojego projektu?

Siłowniki do zaworów PICV. Interaktywne zestawienie dla wszystkich zaworów Danfoss AB-QM.

Pobierz infografikę
eBook Digital Hydronics

eBook Digital Hydronics™

Rozszerz swoją wiedzę na temat HVAC 4.0

Pobierz już teraz!

Oprogramowanie

Oprogramowanie Danfoss C.O.

Oprogramowanie Danfoss

Sprawdź oprogramowanie wspierające projektowanie.

Sprawdź
Danfoss set 365 software

Danfoss SET 365 software

Nasze zaawansowane oprogramowanie do projektowania 3D Danfoss SET 365 pomoże Ci zaprojektować i obliczyć systemy HVAC z produktami Danfoss. DARMOWA roczna subskrypcja jest dostępna dla studentów, projektantów i innych zainteresowanych profesjonalistów.

Danfoss SET 365 software
AB-QM selection tool

Narzędzie do wyboru zaworów regulacyjnych AB-QM

Teraz możesz łatwo znaleźć odpowiedni rozmiar i/lub wstępne ustawienie swoich zaworów AB-QM, korzystając z naszego nowego narzędzia do wyboru AB-QM. Wypróbuj je tutaj!

Wypróbuj narzędzie już teraz!

Powiązane produkty

  • if (isSmallPicture) { ; } else if (isBigColumns) { } else { }

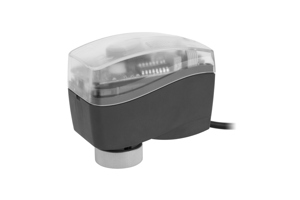

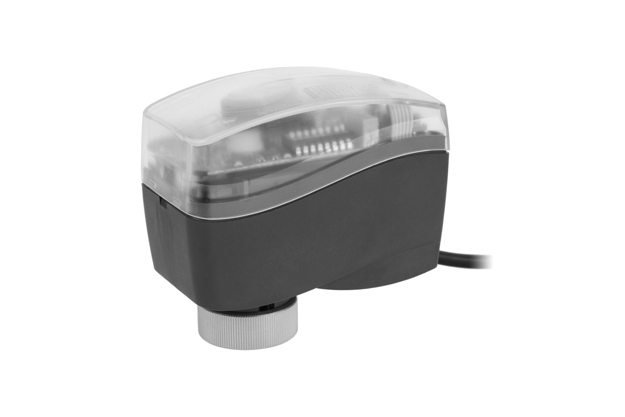

    Siłowniki elektryczne AME i AMV

    Siłowniki elektryczne AME są sterowane sygnałem 0-10 V lub 4-20 mA, natomiast siłowniki AMV są sterowane sygnałem 3-punktowym (otwarty/neutralny/zamknięty).

  • if (isSmallPicture) { Zawór regulacyjny niezależny od ciśnienia (PICV) Danfoss AB-QM 4.0 do równoważenia hydraulicznego; } else if (isBigColumns) { Zawór regulacyjny niezależny od ciśnienia (PICV) Danfoss AB-QM 4.0 do równoważenia hydraulicznego } else { Zawór regulacyjny niezależny od ciśnienia (PICV) Danfoss AB-QM 4.0 do równoważenia hydraulicznego }
    NOWOŚĆ Zawory regulacyjne niezależne od ciśnienia (PICV) AB-QM 4.0 DN15 - DN20

    Niezależne od ciśnienia zawory regulacyjne (PICV) Danfoss AB-QM 4.0 – najlepsze w swojej klasie zawory regulacyjne do instalacji ogrzewania i chłodzenia. Danfoss AB-QM był pierwszym tego typu zaworem regulacyjnym do zastosowań grzewczych i chłodzących. AB-QM 4.0 jest jego następcą kolejnej generacji.

  • if (isSmallPicture) { ; } else if (isBigColumns) { } else { }

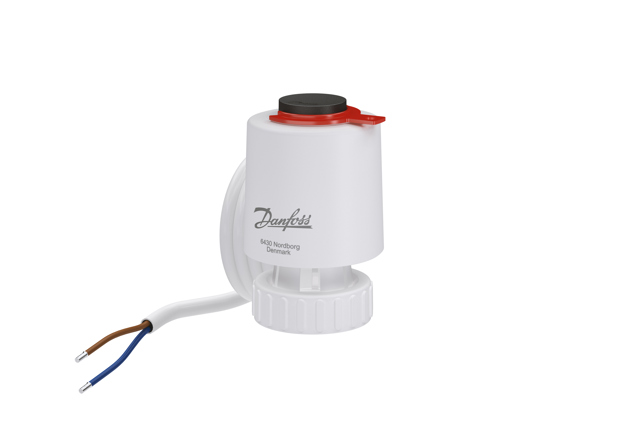

    Siłowniki termiczne TWA-Q i ABNM A5

    Siłowniki TWA-Q i ABNM A5 są sterowane sygnałem modulującym 0-10 V sterownika temperatury.

  • if (isSmallPicture) { Siłownik cyfrowy NovoCon® S – Danfoss; } else if (isBigColumns) { Siłownik cyfrowy NovoCon® S – Danfoss } else { Siłownik cyfrowy NovoCon® S – Danfoss }
    Siłownik cyfrowy NovoCon®

    Dzięki NovoCon® Danfoss rewolucjonizuje sposób, w jaki współpracują ze sobą równoważenie hydrauliczne i regulacja w systemach HVAC. Pierwsze tego typu cyfrowe siłowniki HVAC są bezpośrednio połączone z systemem zarządzania budynkiem (BMS). Umożliwia to integratorom systemów projektowanie najnowocześniejszych rozwiązań z zakresu Internetu Rzeczy (IoT).

Modele i rysunki 3D

Biblioteka BIM

Przejdź do biblioteki BIM i zacznij projektować HVAC 4.0 dla inteligentnych budynków.

Otwórz MagiCAD Cloud

Filmy

Filmy dostępne w języku angielskim

Danfoss AB-QM 4.0 – Engineering the best PICV valve for HVAC 4.0 in smart buildings
How to Implement Smart Hydronic HVAC Systems for Smart Buildings
Pressure Independent Balancing and Control Valves (PIBCV’s) – AB-QM
Customer review video AB-QM PICV
Danfoss AB-QM 4.0 – Engineering the best PICV valve for HVAC 4.0 in smart buildings
Danfoss AB-QM brings precision and excellent thermal comfort to Hilton Garden Inn Rzeszow

Teksty ofert

Zawór równoważący niezależny od ciśnienia, co oznacza, że charakterystyka zaworu jest niezależna od dostępnego ciśnienia. Precyzyjna regulacja przepływu w AB-QM z siłownikiem Danfoss zapewnia większy komfort i niższy całkowity koszt posiadania. Zawór AB-QM zapewnia i reguluje wymagany przepływ dla każdego urządzenia końcowego oraz utrzymuje równowagę hydrauliczną w systemie.

AB-QM posiada następujące cechy:

  • Funkcja ograniczania przepływu
  • Modulacja poniżej 1% ustawionego przepływu, niezależnie od ustawienia
  • Autorytet 1 przy wszystkich ustawieniach
  • Możliwość zamknięcia przepływu przy 16 barach różnicy ciśnień.
  • Liniowa charakterystyka regulacji
  • Skala w procentach przepływu
  • Zakres regulacji 1:1000
  • Korek testowy do optymalizacji pompy i weryfikacji przepływu dla DN 10-250

Dostępne w zakresie DN 10-250 od jednego dostawcy.

  • Zmiana charakterystyki z liniowej na charakterystykę stałoprocentową we wszystkich wielkościach poprzez dostosowanie ustawień siłownika
  • Możliwość blokady nastawy
  • Ciśnienie początkowe 16 kPa dla DN 10 - DN 20
  • Ciśnienie początkowe 20 kPa dla DN 25 - DN 32
  • Ciśnienie początkowe 30 kPa dla DN 40 - DN 250
  • Brak widocznych nieszczelności dla DN 10 - DN 20 w połączeniu z zalecanym siłownikiem
  • Wyciek 0,05% Qnom dla DN 25 - DN 100 w połączeniu z zalecanym siłownikiem
  • Wyciek 0,01% Qnom dla DN 125 - DN 250 w połączeniu z zalecanym siłownikiem
