Danfoss Dynamic Valve™: een eenvoudige oplossing voor een dagelijkse uitdaging

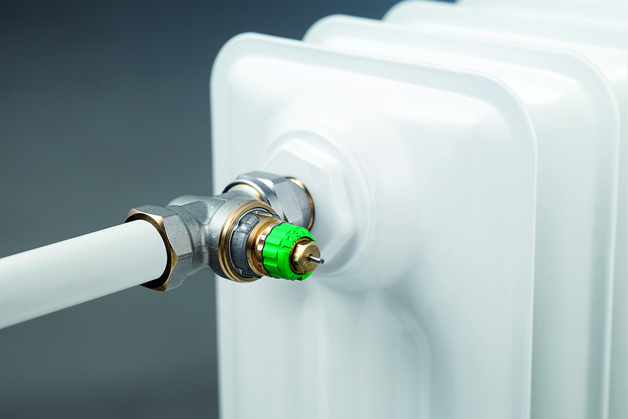

Danfoss Dynamic Valve™ is een innovatieve radiatorafsluiter met een 2-in-1 afsluiterontwerp. Deze combineert een thermostatische radiatorafsluiter met een drukverschilregelaar voor nauwkeurige temperatuurregeling en automatische hydraulische balans in één product.

De ingebouwde drukverschilregelaar elimineert drukschommelingen in een 2-pijps verwarmingssysteem. Door gebruik te maken van Dynamic Valve™ realiseert u eenvoudig een perfect gecontroleerd en automatisch hydronisch gebalanceerd verwarmingssysteem.

Voor ontwerpers

De Dynamic Valve™ is goed nieuws voor iedereen die 2-pijps verwarmingssystemen ontwerpt of specificeert. Dit systeem biedt alle voordelen van automatische balansregeling in combinatie met een optimale temperatuurregeling.

Voor installateurs

Met deze radiatorafsluiter beschikt u ook meteen over automatische inregeling. Om het systeem in bedrijf te stellen, hoeft u slechts bij elke radiator de afsluiter op het juiste debiet in te stellen.

Voor vastgoedeigenaren

De Dynamic Valve™ is een product dat vooral geschikt is voor gebruik in appartementencomplexen. Veel eigenaren, bewoners en andere gebruikers hebben last van typische verwarmingsproblemen, zoals lawaai, ongelijkmatige verdeling van de warmte en hoge energierekeningen. Het comfort in de woning wordt sterk verbeterd door het gebruik van de Dynamic Valve™.

Kenmerken en voordelen

Een 2-in-1 afsluiterontwerp voor temperatuurregeling en automatische inregeling

Geïntegreerde drukverschilregelaar

Maximaal drukverschil 60 kPa

Begrenzing van maximaal debiet tussen 10 en 135 liter per uur

Verkrijgbaar in DN 10/15/20

Verkrijgbaar in de modellen Recht, Recht verkorte inbouwlengte, Haaks, Haaks verkorte inbouwlengte, Haaks verkeerd UK, Dubbel haaks rechts, Dubbel haaks links.

Verkrijgbaar in 2 lengtematen

Bekijk hoe de Danfoss Dynamic Valve™ werkt

Presentatie van wat er bijzonder is aan deze thermostatische radiatorafsluiter, hoe deze werkt en wat de voordelen zijn.

Documentatie

Documentatie
Type Naam Taal Geldig voor Bijgewerkt Downloaden Bestandstype
Datablad Dynamic Valve™ Type RA-DV, drukgecompenseerde radiatorafsluiter Nederlands, Vlaams Meerdere 04 aug., 2021 1.8 MB .pdf
Datablad Dynamic Valve™ Type RA-DV, Pressure Independent Radiator Valve Engels Meerdere 14 dec., 2023 2.1 MB .pdf
Datablad Dynamic Valve™ Type RA-DV, Pressure Independent Radiator Valve Engels Verenigd Koningkrijk 15 dec., 2023 2.1 MB .pdf
White paper Practical guidelines for creating energy efficient multi-family residential heating systems Engels Meerdere 16 okt., 2015 4.3 MB .pdf
Brochure Selectiekaart Dynamic Valve Nederlands, Vlaams Nederland 24 jan., 2022 583.0 KB .pdf

Gerelateerde producten

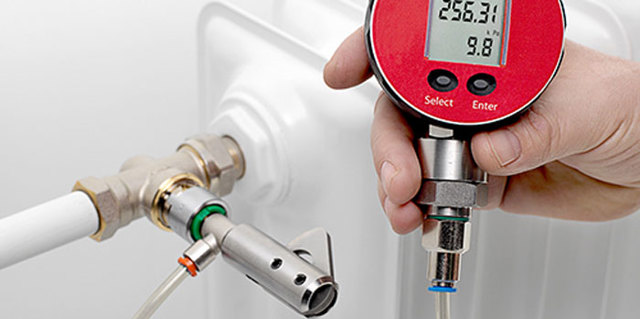

Eenvoudig meten met dP tool™

Er is slechts één vereiste om de geïntegreerde drukverschilregelaar optimaal te laten werken. Het totale drukverschil door de Dynamic Valve™ moet 10 kPa bedragen. Als dit drukverlies aanwezig is in de afsluiter die zich het verst van de pomp bevindt, dan is de installatie goed ingeregeld. Gebruik de dP tool™ om te controleren of het vereiste drukverlies aanwezig is. Dit is een eenvoudige, unieke tool die het beschikbare drukverschil meet.

Gebruikershandleiding downloaden
Video: Hoe werkt het
Meer over de dP-tool™

Veelgestelde vragen

Nee, de Dynamic Valve™ kan alleen worden toegepast in 2-pijps verwarmingssystemen

Het maximale drukverschil bedraagt 0,6 bar of 60 kPa.

Alle radiatorthermostaten met RA-aansluiting kunnen worden gebruikt. De Dynamic Valve™ mag echter alleen in de aanvoer worden gemonteerd; er mogen dus geen FJVR-afsluiters worden gemonteerd.

Nee, als er op een paar radiatoren geen Dynamic Valve™ kan worden gemonteerd (bijvoorbeeld omdat de radiator een geïntegreerde afsluiter heeft), dan kan het systeem nog steeds goed worden ingeregeld. Het systeem mag echter slechts enkele van dergelijke radiatoren bevatten.

Ja, dat kan met de Danfoss dP tool™. Daarmee kunt u meten of het drukverschil van 0,1 bar of 10 kPa is bereikt. Het werkelijke debiet kan worden afgeleid door de werkelijke voorinstellingswaarde op het datablad of op de Danfoss voorinstellingstool af te lezen.

De afsluiter zorgt dat een vooraf ingesteld debiet wordt behouden, ongeacht de drukveranderingen in het verwarmingssysteem.

Nee, de afsluiter handhaaft een constante druk over de afsluiter, waardoor er geen geluidshinder optreedt zolang het maximale drukverschil in het systeem lager dan 0,6 bar of 60 kPa is.

De Dynamic Valve™ kan met alle gangbare verwarmingsbronnen worden toegepast:

  • Directe stadsverwarming (er moet wel een drukverschilregelaar worden gemonteerd);
  • indirecte stadsverwarming;
  • gasgestookte cv-ketels;
  • oliegestookte cv-ketels;
  • warmtepompen.
