고유한 모듈 개념

ICF Flexline™ 밸브 스테이션의 키워드는 타의 추종을 불허하는 최고의 자유로움입니다. Flexline™ 플랫폼의 일부인 이 밸브 스테이션은 고유한 모듈 개념을 기반으로 합니다.

이러한 멀티포트 방식의 댄포스 제어 솔루션은 여러 밸브를 단 하나의 밸브 스테이션으로 대체함으로써 상당한 절약 효과를 제공합니다. 밸브 하우징과 최대 4개 또는 6개의 기능 모듈로 구성된 밸브 스테이션은 진정한 플러그앤플레이 방식의 솔루션입니다.

4가지의 기본 구성만으로도 모든 애플리케이션의 90%에 적용할 수 있으며 50가지 이상의 맞춤형 구성도 가능합니다. 고객 입장에서 이는 신속한 설치 및 서비스 시간 단축을 의미합니다.

밸브 스테이션은 흔히 사용되는 모든 저압 및 고압 냉매, 냉매액관, 압축기 분사관 및 핫가스 관에 적합합니다. 최대 52 bar(754 psi)의 승인을 받았으며 대부분의 냉매 종류에 사용할 수 있습니다.

기능 및 장점

상당한 시간 절약, 단 하나의 컴포넌트, 무료 3D 밸브 도면으로 시스템 설계 용이

단 2개의 용접부로 설치 시간 80% 단축

절연 필요성 감소, 소형 설계

운전 및 유지보수 시 서비스 용이

운전 시 냉매 손실 감소

오랜 서비스 수명

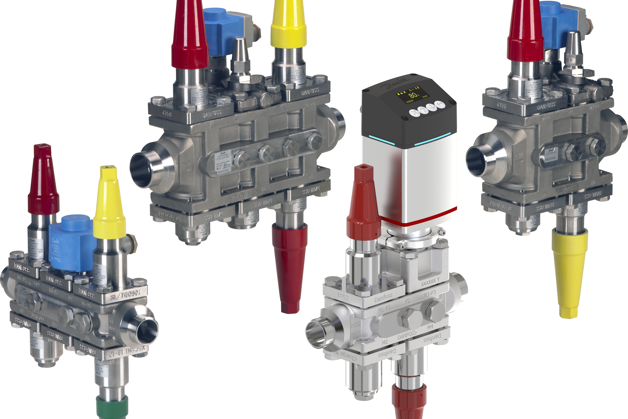

ICF 스테인리스강 밸브 스테이션 - 댄포스

새로운 ICF 스테인리스강 밸브 스테이션 출시

이러한 혁신을 통해 시스템 전체가 스테인리스강으로 제작된 현대적인 폭발 방지 냉동 시스템을 설계할 수 있습니다.

문서

문서
유형 이름 언어 다음에 대해 유효 업데이트됨 다운로드 파일 유형
안내서 A new dimension in installation and service - the ICF valve station from the Flexline series 독일어 다중 23 3월, 2015 5.2 MB .pdf
안내서 A smarter and fast way for installation (ICF Flexline) 덴마크어 다중 23 3월, 2015 5.1 MB .pdf
안내서 Bardziej przemyślany i szybszy, Montaż i serwis (ICF Flexline) 폴란드어 다중 27 11월, 2014 535.9 KB .pdf
안내서 ICF Large 포르투갈어 다중 16 12월, 2015 2.7 MB .pdf
안내서 ICF Large 스페인어, 카스 티 야 다중 16 12월, 2015 2.7 MB .pdf
안내서 ICF Large 폴란드어 다중 16 12월, 2015 2.7 MB .pdf
안내서 ICF Large 독일어 다중 16 12월, 2015 2.7 MB .pdf
안내서 ICF Large 영어 다중 08 12월, 2015 3.0 MB .pdf
안내서 ICF Large 중국어 (CN) 다중 16 12월, 2015 2.8 MB .pdf
안내서 ICF Large 러시아어 다중 16 12월, 2015 2.7 MB .pdf
안내서 The new ICF 15-4 valve station: It's small, it's modular, it's flexible 중국어 (CN) 다중 23 9월, 2014 2.7 MB .pdf
안내서 The new ICF 15-4 valve station: It's small, it's modular, it's flexible 이탈리아어 다중 23 3월, 2015 3.7 MB .pdf
안내서 The new ICF 15-4 valve station: It's small, it's modular, it's flexible 러시아어 다중 23 3월, 2015 3.7 MB .pdf
안내서 The new ICF 15-4 valve station: It's small, it's modular, it's flexible 포르투갈어 다중 16 4월, 2015 3.6 MB .pdf
안내서 The new ICF 15-4 valve station: It's small, it's modular, it's flexible 폴란드어 다중 23 3월, 2015 3.7 MB .pdf
안내서 The new ICF 15-4 valve station: It's small, it's modular, it's flexible 프랑스어 다중 23 3월, 2015 3.7 MB .pdf
안내서 The new ICF 15-4 valve station: It's small, it's modular, it's flexible 스페인어, 카스 티 야 다중 23 3월, 2015 3.6 MB .pdf
안내서 The new ICF 15-4 valve station: It's small, it's modular, it's flexible 네덜란드, 플랑드르 다중 23 3월, 2015 3.7 MB .pdf
안내서 The new ICF 15-4 valve station: It's small, it's modular, it's flexible 영어 다중 23 3월, 2015 3.6 MB .pdf
안내서 The new ICF 15-4 valve station: It's small, it's modular, it's flexible 덴마크어 다중 23 3월, 2015 3.7 MB .pdf
안내서 The smarter, faster route to Installation and service - The ICF Valve Station - member of the Flexline family 프랑스어 다중 23 3월, 2015 5.1 MB .pdf
안내서 The smarter, faster route to Installation and service - The ICF Valve Station - member of the Flexline family 영어 다중 17 4월, 2015 5.1 MB .pdf
안내서 The smarter, faster route to Installation and service - The ICF Valve Station - member of the Flexline family 스페인어, 카스 티 야 다중 23 3월, 2015 5.1 MB .pdf
안내서 The smarter, faster route to Installation and service - The ICF Valve Station - member of the Flexline family 이탈리아어 다중 23 3월, 2015 5.1 MB .pdf
안내서 The smarter, faster route to Installation and service (ICF Flexline) 러시아어 다중 04 4월, 2016 5.2 MB .pdf
안내서 The smarter, faster way to install and maintain (ICF Flexline) 포르투갈어 다중 23 3월, 2015 5.1 MB .pdf
안내서 The smarter, faster way to installation and maintenance (ICF Flexline) 네덜란드, 플랑드르 다중 23 3월, 2015 5.1 MB .pdf

소프트웨어

Coolselector®2

Coolselector®2: 과거에는 복잡했지만 지금은 굉장히 간단합니다.

Coolselector®2는 사용자의 요구사항 또는 기본적인 작동 조건을 기반으로 냉동공조 부품의 선택을 위한 공정한 계산치를 제공합니다.
