Danfoss AB-QM family

Danfoss AB-QM è stata la prima valvola di regolazione della sua categoria per applicazioni di riscaldamento e raffrescamento HVAC. Si tratta di una valvola di regolazione con limitazione automatica della portata e regolazione della pressione differenziale incorporata che funziona sulla valvola di regolazione. Tale concetto si traduce in una valvola di regolazione ad alte prestazioni con un'autorità del 100% unica nel suo genere. La portata di progetto può essere facilmente impostata sulla quantità necessaria utilizzando una scala dal 20 al 100%. La semplice regolazione della portata di progetto sostituisce i tradizionali processi di messa in servizio, offre un controllo molto più accurato ed evita i calcoli di Kv per i progettisti degli impianti.

Guarda il modello 3D

Se dotate di un attuatore Danfoss, le PIBCV aumentano l'efficienza energetica e migliorano il clima interno. L'AB-QM viene utilizzata principalmente per unità di trattamento dell'aria, controsoffitti climatizzati, ventilconvettori e altre unità terminali in impianti di riscaldamento e raffrescamento HVAC.

Caratteristiche e vantaggi

Dimensionamento e regolazione semplificate

Individuare la valvola AB-QM più adatta è meno complicato che dimensionare e selezionare valvole di controllo tradizionali. Una volta determinata la portata di progetto è possibile selezionare l'AB-QM corrispondente, non sono necessari ulteriori calcoli di Kv e autorità.

100% di autorità

Con un'autorità della valvola del 100% aumentano la qualità e la precisione della regolazione, anche con esigenze di portata ridotte. Si ottengono così un migliore comfort nell'edificio nonché maggiori risparmi energetici.

Perfetta regolazione

Fornendo la portata corretta al momento giusto, AB-QM ottimizza l'efficienza della caldaia e del chiller e riduce i costi di pompaggio. Inoltre, gli attuatori sono sottoposti a meno movimenti, il che ne aumenta la vita utile e riduce il costo totale di proprietà.

AB-QM 4.0: Abbiamo creato le PICV, ora ridefiniamo il valore

NOVITA': AB-QM 4.0

Preparatevi al valore di ultima generazione dei vostri progetti PICV.

Documentazione

Documentazione
Tipo Nome Lingua Valido per Aggiornato Scarica Tipo di file
Brochure AB-QM - Millions of reasons to choose the best Inglese Multiplo 02 mag, 2018 5.0 MB .pdf
Scheda tecnica AB-QM, DN 10-250 Inglese Multiplo 20 giu, 2018 3.6 MB .pdf
Guida all’applicazione Application guide Italiano Italia 07 mar, 2021 10.1 MB .pdf
Brochure Energy saving solutions for renovation of heating and cooling systems Inglese Multiplo 10 set, 2014 5.9 MB .pdf
Brochure Hotel application brochure Inglese Multiplo 03 set, 2014 654.7 KB .pdf
Guida all’applicazione HVAC Application guide Inglese Multiplo 26 ott, 2020 19.4 MB .pdf
Brochure Hydronic Balancing & Control - panoramica del prodotti Italiano Italia 07 mar, 2021 1.0 MB .pdf
Brochure Hydronic Balancing & Control product overview Inglese Multiplo 12 dic, 2016 1.1 MB .pdf
Brochure Hydronic Balancing & Control product overview Inglese Regno Unito 11 nov, 2014 7.1 MB .pdf
Case story NovoCon - outstanding HVAC flexibility after office building renovation Inglese Multiplo 28 set, 2020 960.1 KB .pdf
Brochure Significativo risparmio energetico e ottimale comfort per i passeggeri Italiano Italia 05 set, 2014 1.4 MB .pdf

Prodotti correlati

  • if (isSmallPicture) { Attuatore digitale NovoCon® S Danfoss; } else if (isBigColumns) { Attuatore digitale NovoCon® S Danfoss } else { Attuatore digitale NovoCon® S Danfoss }
    Attuatore digitale NovoCon® S

    L'attuatore NovoCon® di Danfoss rivoluziona il modo in cui bilanciamento idronico e controllo HVAC lavorano insieme. I primi attuatori digitali HVAC di questo tipo sono collegati direttamente a un Building Management System (BMS). Ciò consente ai system integrator di progettare soluzioni all'avanguardia per l'internet delle cose (IoT).

  • if (isSmallPicture) { AB-QM 4.0 Valvola di Regolazione Indipendente dalla Pressione (PICV)) per bilanciamento idronico; } else if (isBigColumns) { AB-QM 4.0 Valvola di Regolazione Indipendente dalla Pressione (PICV)) per bilanciamento idronico } else { AB-QM 4.0 Valvola di Regolazione Indipendente dalla Pressione (PICV)) per bilanciamento idronico }
    AB-QM 4.0 Valvola di Regolazione Indipendente dalla Pressione (PICV) DN15 - DN20

    Le valvole di Regolazione Indipendenti dalla Pressione (PICV) AB-QM 4.0 sostituiscono le valvole Danfoss AB-QM. Offrono specifiche best-in-class e semplice installazione. Il design resistente alla formazione di calcare e alle ostruzioni garantisce massima affidabilità e durevolezza. Se abbinate all'attuatore digitale NovoCon S, consentono la gestione dei dati nei sistemi HVAC per la messa in servizio da remoto e la manutenzione predittiva, con conseguente risparmio sui costi di gestione.

  • if (isSmallPicture) { Attuatori termici Danfoss TWA-Z e ABM A5; } else if (isBigColumns) { Attuatori termici Danfoss TWA-Z e ABM A5 } else { Attuatori termici Danfoss TWA-Z e ABM A5 }

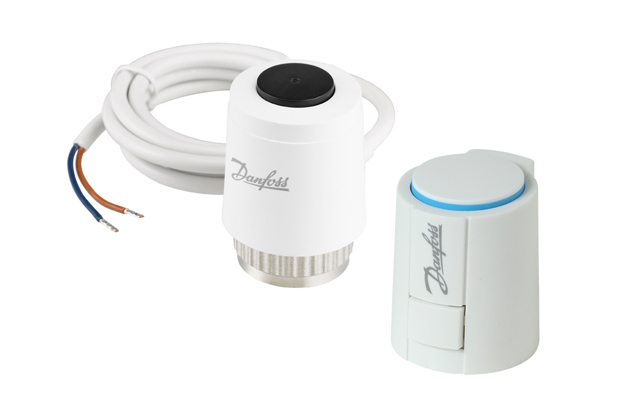

    Attuatori termici TWA-Z e ABN A5

    Attuatori termici TWA-Z e ABN A5 per l'impiego con valvole di bilanciamento e regolazione AB-QM.

  • if (isSmallPicture) { Attuatore a ingranaggi digitale AME435 QM Danfoss per la regolazione modulante; } else if (isBigColumns) { Attuatore a ingranaggi digitale AME435 QM Danfoss per la regolazione modulante } else { Attuatore a ingranaggi digitale AME435 QM Danfoss per la regolazione modulante }

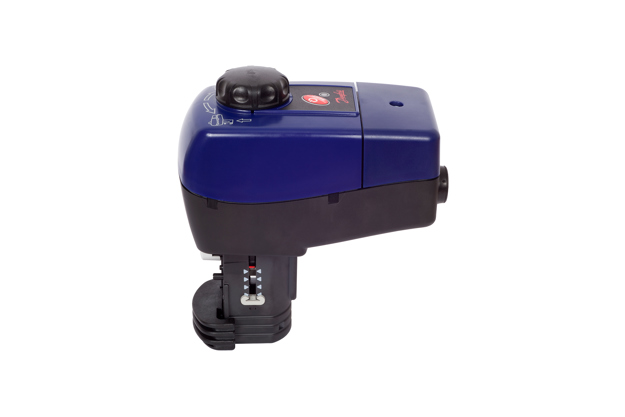

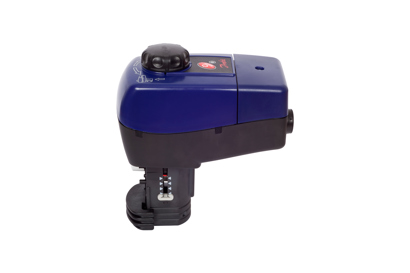

    Gear actuator AME435 QM

    L'attuatore AME 435 QM per la regolazione modulante è utilizzato con le valvole di regolazione e di bilanciamento indipendenti dalla pressione AB-QM DN 40 - DN 100.

Video

Danfoss AB-QM 4.0 – Engineering the best PICV valve for HVAC 4.0 in smart buildings
How to Implement Smart Hydronic HVAC Systems for Smart Buildings
Customer review video AB-QM PICV
Danfoss AB-QM 4.0 – Engineering the best PICV valve for HVAC 4.0 in smart buildings

Voci di capitolato

Nella valvola di bilanciamento e regolazione indipendente dalla pressione, la caratteristica di regolazione è indipendente dalla pressione disponibile. Le precise prestazioni di controllo della portata dell'AB-QM con attuatore Danfoss garantiscono un maggiore comfort e un costo totale di proprietà superiore. L'AB-QM garantisce e regola la portata necessaria su ciascuna unità terminale e mantiene l'equilibrio idronico nell'impianto.

AB-QM vanta le seguenti caratteristiche:

  • Funzione di limitazione della portata
  • Modulazione al di sotto dell'1% della portata impostata, indipendentemente dalla regolazione
  • Autorità di 1 in tutte le impostazioni
  • In grado di chiudersi a una pressione differenziale di 16 bar
  • Caratteristica di regolazione lineare
  • Scala in percentuale della portata
  • Rapporto di regolazione 1:1.000
  • Connettori di prova per l'ottimizzazione della pompa e la verifica della portata per DN 10-250

Disponibile nella gamma da DN 10 a 250 dallo stesso fornitore.

  • Caratteristica modificata da lineare a percentuale equivalente in tutte le dimensioni regolando le impostazioni dell'attuatore
  • Impostazione bloccabile
  • Pressione di avviamento di 16 kPa per DN 10 - DN 20
  • Pressione di avviamento di 20 kPa per DN 25 - DN 32
  • Pressione di avviamento di 30 kPa per DN 40 - DN 250
  • Tasso di trafilamento: perdite non visibili per DN 10 - DN 20 in combinazione con l'attuatore raccomandato
  • Trafilamento dello 0,05 % del Qnom per DN 25 - DN 100 in combinazione con l'attuatore raccomandato
  • Trafilamento dello 0,01 % del Qnom per DN 125 - DN 250 in combinazione con l'attuatore raccomandato
