Modularità flessibile per applicazioni servo decentralizzate
VLT® Decentral Servo Drive DSD 520 amplia il sistema di servoazionamento decentralizzato VLT® FlexMotion™. Supportando un'ampia gamma di encoder di feedback e controllo sensorless, la sua architettura è completamente aperta e consente di scegliere il motore PM o ACM preferito.
Utilizza l' lntegrated Motion Controller (IMC) per eseguire il motion control in modo indipendente e quindi liberare il PLC centrale.
Installazione rapida e sicura
Il sistema di cablaggio ibrido Plug and Twist, che comprende la tensione di alimentazione e di controllo, nonché sicurezza funzionale e i cavi bus di campo, rende l'installazione veloce, semplice, economica e sicura. Poiché più inverter decentralizzati possono essere alimentati da un solo VLT® Power Supply Module PSM 510 e VLT® Decentral Access Module DAM 510 mediante un semplice cablaggio daisy-chain, non sono necessarie scatole di distribuzione e i cavi possono essere ridotti al minimo.
Scegli il tuo protocollo preferito
La connettività aperta ai comuni sistemi Ethernet in tempo reale, quali EtherCAT, POWERLINK e PROFINET, la programmazione basata su IEC 61131-3 e le librerie certificate PLCopen Motion, rendono il sistema ancora più flessibile e facile da integrare in diversi ambienti di progettazione.
Elevate prestazioni in ambienti difficili
La superficie completamente liscia e facile da pulire, i frame ad alta protezione IP67 e la classe di resistenza alle vibrazioni 3M7, assicurano la perfetta adattabilità a tutti i tipi di applicazioni rotanti in ambienti gravosi.
Tensione, potenza e corrente nominali
Tensione nominale
565-680 V DC ±10%
Potenza nominale
3 kW
Corrente nominale
4,5 A
Caratteristiche e vantaggi
L'ampia gamma VLT® Flex Motion con un mix di componenti centralizzati e decentralizzati si adatta perfettamente alle macchine modulari
Supporta diversi sistemi di feedback dell'encoder e amplia la libertà di selezione dei servomotori PM e ACM
Il concetto di cablaggio rapido e sicuro aiuta a risparmiare sui tempi di installazione e sui costi dei componenti
La connettività aperta ai comuni protocolli Ethernet in tempo reale consente flessibilità, comunicazione di processo rapida e facile integrazione di sistema
VLT® FlexSafety™ supporta la sicurezza funzionale avanzata: PROFIsafe e FSoE (Sicurezza su EtherCAT)
Le librerie certificate PLCopen Motion e la programmazione IEC 61131-3 forniscono un approccio di sistema facile e standardizzato tra le piattaforme dei controllori
I dati di sistema completi in tempo reale di ogni componente offrono una solida base alla manutenzione predittiva e preventiva della macchina
La resistenza alle vibrazioni secondo i gradi di protezione 3M7 e IP67, garantisce un funzionamento affidabile in ambienti gravosi
Il servoazionamento montato direttamente sul motore o nelle sue vicinanze riduce lo spazio necessario in quadro e i costi per le apparecchiature di raffreddamento
Documentazione
| Tipo | Nome | Lingua | Valido per | Aggiornato | Scarica | Tipo di file |
|---|---|---|---|---|---|---|
| Fact sheet | VLT FlexMotion | English | Multiplo | 18 giu, 2024 | 2.4 MB | |
| Fact sheet | VLT FlexMotion - Italian | Italian | Multiplo | 22 lug, 2024 | 1.3 MB | |
| Operating guide | VLT Servo Drive System ISD 520/DSD 520 | English | Multiplo | 21 mar, 2025 | 21.7 MB | |
| Brochure | VLT® FlexMotion™ | English | Multiplo | 02 set, 2024 | 11.4 MB |
Modelli 3D e disegni
| Tipo | Nome | Lingua | Aggiornato | Scarica | Tipo di file |
|---|
Software
| Tipo | Software Characteristic | Nome | Versione | Lingua | Rilasciato | Status | Scarica | Tipo di file |
|---|---|---|---|---|---|---|---|---|
| System software | AC drive firmware | DSD520 Firmware EtherCAT | 4.2.0 | Arabic (AE); Bulgarian; Czech; Danish; German; Greek (modern); English; Spanish, Castilian; Estonian; Persian; Finnish; French; Irish; Hebrew (modern); Hindi; Croatian; Hungarian; Indonesian; Icelandic; Italian; Japanese; Kazakh; Korean; Lithuanian; Latvian; Macedonian; Norwegian Bokmål; Dutch, Flemish; Polish; Portuguese; Romanian, Moldavian, Moldovan; Russian; Slovak; Slovenian; Serbian (RS); Swedish; Tamil; Thai; Turkish; Ukrainian; Vietnamese; Chinese (CN) | 02 dic, 2024 | Released | 2.8 MB | .zip |
| System software | AC drive firmware | DSD520 Firmware EtherCAT with FSoE | 4.2.0 | Arabic (AE); Bulgarian; Czech; Danish; German; Greek (modern); English; Spanish, Castilian; Estonian; Persian; Finnish; French; Irish; Hebrew (modern); Hindi; Croatian; Hungarian; Indonesian; Icelandic; Italian; Japanese; Kazakh; Korean; Lithuanian; Latvian; Macedonian; Norwegian Bokmål; Dutch, Flemish; Polish; Portuguese; Romanian, Moldavian, Moldovan; Russian; Slovak; Slovenian; Serbian (RS); Swedish; Tamil; Thai; Turkish; Ukrainian; Vietnamese; Chinese (CN) | 02 dic, 2024 | Released | 2.9 MB | .zip |
| System software | AC drive firmware | DSD520 Firmware POWERLINK | 4.2.0 | Arabic (AE); Bulgarian; Czech; Danish; German; Greek (modern); English; Spanish, Castilian; Estonian; Persian; Finnish; French; Irish; Hebrew (modern); Hindi; Croatian; Hungarian; Indonesian; Icelandic; Italian; Japanese; Kazakh; Korean; Lithuanian; Latvian; Macedonian; Norwegian Bokmål; Dutch, Flemish; Polish; Portuguese; Romanian, Moldavian, Moldovan; Russian; Slovak; Slovenian; Serbian (RS); Swedish; Tamil; Thai; Turkish; Ukrainian; Vietnamese; Chinese (CN) | 02 dic, 2024 | Released | 2.3 MB | .zip |
| System software | AC drive firmware | DSD520 Firmware PROFINET | 4.2.0 | Arabic (AE); Bulgarian; Czech; Danish; German; Greek (modern); English; Spanish, Castilian; Estonian; Persian; Finnish; French; Irish; Hebrew (modern); Hindi; Croatian; Hungarian; Indonesian; Icelandic; Italian; Japanese; Kazakh; Korean; Lithuanian; Latvian; Macedonian; Norwegian Bokmål; Dutch, Flemish; Polish; Portuguese; Romanian, Moldavian, Moldovan; Russian; Slovak; Slovenian; Serbian (RS); Swedish; Tamil; Thai; Turkish; Ukrainian; Vietnamese; Chinese (CN) | 02 dic, 2024 | Released | 2.8 MB | .zip |
| System software | AC drive firmware | DSD520 Firmware PROFINET with PROFISafe | 4.2.0 | Arabic (AE); Bulgarian; Czech; Danish; German; Greek (modern); English; Spanish, Castilian; Estonian; Persian; Finnish; French; Irish; Hebrew (modern); Hindi; Croatian; Hungarian; Indonesian; Icelandic; Italian; Japanese; Kazakh; Korean; Lithuanian; Latvian; Macedonian; Norwegian Bokmål; Dutch, Flemish; Polish; Portuguese; Romanian, Moldavian, Moldovan; Russian; Slovak; Slovenian; Serbian (RS); Swedish; Tamil; Thai; Turkish; Ukrainian; Vietnamese; Chinese (CN) | 02 dic, 2024 | Released | 2.9 MB | .zip |
| System software | Library | FlexMotion EtherCAT PLC Library for Beckhoff TwinCAT3 | 4.2.0 | Arabic (AE); Bulgarian; Czech; Danish; German; Greek (modern); English; Spanish, Castilian; Estonian; Persian; Finnish; French; Irish; Hebrew (modern); Hindi; Croatian; Hungarian; Indonesian; Icelandic; Italian; Japanese; Kazakh; Korean; Lithuanian; Latvian; Macedonian; Norwegian Bokmål; Dutch, Flemish; Polish; Portuguese; Romanian, Moldavian, Moldovan; Russian; Slovak; Slovenian; Serbian (RS); Swedish; Tamil; Thai; Turkish; Ukrainian; Vietnamese; Chinese (CN) | 02 dic, 2024 | Released | 535.3 KB | .zip |
| System software | Library | FlexMotion POWERLINK PLC Library for B&R Automation Studio | 4.2.0 | Arabic (AE); Bulgarian; Czech; Danish; German; Greek (modern); English; Spanish, Castilian; Estonian; Persian; Finnish; French; Irish; Hebrew (modern); Hindi; Croatian; Hungarian; Indonesian; Icelandic; Italian; Japanese; Kazakh; Korean; Lithuanian; Latvian; Macedonian; Norwegian Bokmål; Dutch, Flemish; Polish; Portuguese; Romanian, Moldavian, Moldovan; Russian; Slovak; Slovenian; Serbian (RS); Swedish; Tamil; Thai; Turkish; Ukrainian; Vietnamese; Chinese (CN) | 02 dic, 2024 | Released | 299.8 KB | .zip |
| System software | Library | FlexMotion PROFINET PLC Library for Siemens TIA Portal | 4.2.0 | Arabic (AE); Bulgarian; Czech; Danish; German; Greek (modern); English; Spanish, Castilian; Estonian; Persian; Finnish; French; Irish; Hebrew (modern); Hindi; Croatian; Hungarian; Indonesian; Icelandic; Italian; Japanese; Kazakh; Korean; Lithuanian; Latvian; Macedonian; Norwegian Bokmål; Dutch, Flemish; Polish; Portuguese; Romanian, Moldavian, Moldovan; Russian; Slovak; Slovenian; Serbian (RS); Swedish; Tamil; Thai; Turkish; Ukrainian; Vietnamese; Chinese (CN) | 02 dic, 2024 | Released | 3.5 MB | .zip |
| Software tools | SISTEMA Library for Danfoss Drives | 1.07 | English | 17 gen, 2025 | Released | 385.9 KB | .zip |
Applicazioni correlate

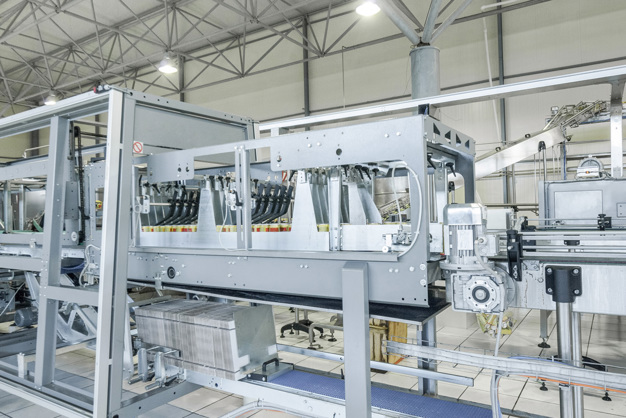

Packaging, food & beverage e macchine farmaceutiche.
-
