Danfossin manuaaliset LENOTM -linjasäätöventtiilit ovat luokkansa monipuolisimpia ja käytännöllisimpiä. Muiden venttiilien asentaminen voi olla haastavaa rajallisen tilan takia, mutta LENOTM -venttiileissä on käsipyörä, joka voidaan irrottaa helpottamaan asennusta ahtaisiin paikkoihin.

Sulkuventtiilien hankintakustannukset pienenevät, sillä LENOTM MSV-BD-, MSV-B- ja MSV-O-venttiileissä on sekä linjasäätö- että sulkutoiminnot. Rakenne perustuu palloventtiiliin ja varmistaa sen, että sulku on

sataprosenttisen vesitiivis. Palloventtiilin käyttö ei vaikuta virtausasetuksiin. Lisäksi esisäädön numerot näkyvät eri kulmista, mikä helpottaa käyttöönottoa.

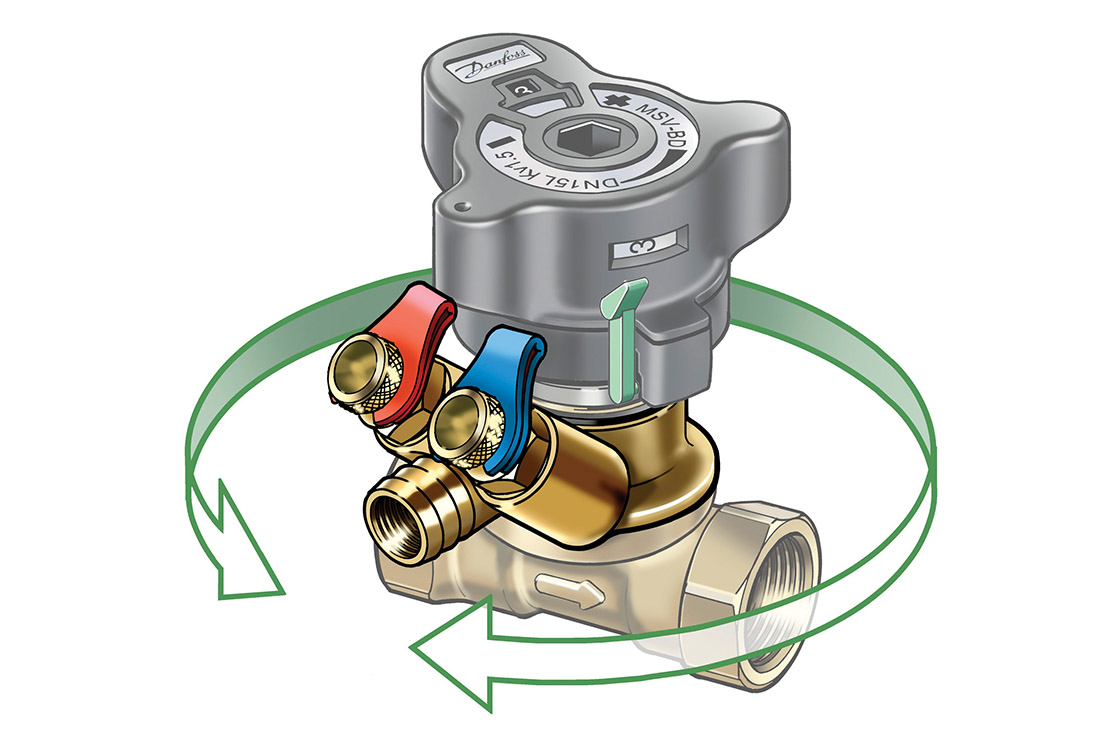

Kaikissa kolmessa LENOTM -venttiilityypissä on integroituja mittanippoja 3 mm:n neuloille. MSV-BD-venttiilissä niitä voidaan tyhjennyskohdan lisäksi jopa kääntää 360° haluttuun asentoon. MSV-O-venttiilissä on kiinteä kuristus. MSV-S on lisäsulkuventtiili, jossa on integroitu poisto.

Ominaisuudet ja edut

Helppo asentaa

Pienikokoisen mallin ja helposti irrotettavan käsipyörän ansiosta asennustilaa tarvitaan vain vähän. Perinteiset linjasäätöventtiilit pitää asentaa suoraan putkeen, jotta mittaustulos olisi tarkka. LENO™-venttiilit voi asentaa mihin kohtaan tahansa, vaikkapa heti mutkan taakse, tämän vaikuttamatta tarkkuuteen.

Helppo asentaa

Pienikokoisen mallin ja helposti irrotettavan käsipyörän ansiosta asennustilaa tarvitaan vain vähän. Perinteiset linjasäätöventtiilit pitää asentaa suoraan putkeen, jotta mittaustulos olisi tarkka. LENO™-venttiilit voi asentaa mihin kohtaan tahansa, vaikkapa heti mutkan taakse, tämän vaikuttamatta tarkkuuteen.

Helppo asetusarvon lukitus

Pelkkä napautus käsipyörän yläosaan riittää lukitsemaan asetuksen.

Käyttömukavuutta lisää LENO™ MSV-BD -venttiilin mukana tuleva vihreä kertakäyttöinen avain lukituksen avaamiseen. Paina vihreää salpaa, niin venttiilin lukitus aukeaa. Luvaton LENO™-venttiilin säätö voidaan estää muovisella nippusiteellä (lisävaruste)

Helppo sulkutoiminto

Kun LENO™ on lukittu, siitä tulee palloventtiili. Tällä ominaisuudella on monia etuja: Venttiili ei vuoda lainkaan, ja venttiilin avaaminen ja sulkeminen on paljon helpompaa. Venttiilin sulkeminen ei vaikuta virtausasetukseen, koska asetusmekanismi ja sulkumekanismi ovat täysin erilliset. Asento (auki tai kiinni) näkyy selvästi punaisesta ilmaisimesta.

Tuotevalikoima

Piirustukset

MagiCould

MagiCloud-piirustuskirjasto

Avaa MagiCloudissa

Työkalut ja sovellukset

Ohjelmistotyökalut

LENO™ MSV -sovellus

Käytä sovellusta eri LENO™-venttiilien virtauksen todentamiseen. Valitse venttiili ja tarvittava koko, niin saat vastauksen heti.

Tarjouspyyntötekstit

Tuote on manuaalinen esiasetusventtiili lämmitys- ja jäähdytysasennusten virtauksen tasapainottamiseen.

  • Esiasetusarvot näkyvät digitaalisella asteikolla
  • Asennon ilmaisin ja iskunpituuden rajoitin
  • Lukittava esiasetus
  • Nousematon käsipyörä
  • Sulkutoiminto
  • Vuotoaste A, ISO 5208
  • Esiasennetut testitulpat
  • Venttiilin mittaustarkkuuden tulee olla 8 prosenttia 25 prosentissa enimmäisasetuksesta BS7350-standardin mukaan.
  • Paineluokka: PN 16 tai PN 25
  • Lämpötila-alue: PN 16: Virtauslämpötila: –10 °C … 130 °C ja PN 25: Virtauslämpötila: –10 °C … 150 °C
  • DP enintään 2,5 bar
  • Liitäntäkoko: DN 15–400
  • Liitäntätyyppi: Laippaliitännät

Tuote on manuaalinen venttiili lämmitys- ja jäähdytysjärjestelmien sekä lämpimän käyttöveden järjestelmien virtauksen tasapainottamiseen. Haara on tasapainotettava manuaalisella esiasetusventtiilillä, jossa on testitulpat käyttöönottoa ja/tai virtauksen todentamista varten ja seuraavat ominaisuudet:

  • Sulkutoiminto ja asennon ilmaisin, joka on erillään asetusmekanismista
  • Esiasetus näkyvissä kaikista suunnista
  • Mahdollisuus kahvan lukitsemiseen, millä estetään valtuuttamattomat muutokset esiasetuksiin
  • Irrotettava kahva asennusvaiheessa
  • 360 astetta kääntyvä mittausasema (poistohana ja testitulpat)
  • Mahdollisuus tyhjentää/täyttää järjestelmä venttiilin molemmilta puolilta
  • Kaksisuuntainen virtaus mahdollinen
  • Itsetiivistyvät, samansuuntaiset testitulpat
  • Vuotoaste A, ISO 5208
  • Paineluokka PN 20
  • DN 15(LF)-50 Liitäntätyyppi: Sisäkierre ISO 7/1 tai
  • DN 15(LF)-20 Liitäntätyyppi: ulkokierre ISO 228/1
  • Lämpötila-alue: -20 °C ... 120 °C
  • DP enintään 2,5 bar
  • Venttiilirunko DZR
  • Pallo kromipäällystetty
  • O-renkaat EPDM-kumia
