Päätelaitteet, kuten puhaltimet, ilmastointipaneelit ja suutinkonvektorit, ovat erityisen suosittujen isojen rakennusten LVI-järjestelmissä. Siihen on olemassa monta hyvää syytä, kuten: ne eivät vie kallista lattiatilaa, ne ovat helposti saavutettavissa huoltoa ja kunnossapitoa varten, ne on helppo yhdistää LVI-järjestelmään ja niitä voidaan käyttää sekä lämmittämiseen että mukavuusjäähdytykseen.
Kunnollinen vesikiertojärjestelmän tasapaino, luotettavat säätöventtiilit ja tarkat huonelämpötilan säätimet ovat tärkeitä, jotta päätelaitteiden lämmityksellä ja/tai jäähdytyksellä saavutetaan sisätilojen vaadittu mukavuus. Tässä kohtaa Danfoss astuu kuvioihin.
Paineesta riippumattomat linjasäätö- ja säätöventtiilimme (PIBCV) varmistavat kunnollisen järjestelmän tasapainon sekä täydellä että osittaisella kuormalla. Ne toimivat samalla säätöventtiileinä, jos ne varustetaan yhteensopivalla toimilaitteella.
Jos tarvitaan sekä lämmitystä että jäähdytystä ja käytössä on 4-putkinen järjestelmä, vankat vaihtoventtiilimme tarjoavat kompaktin ratkaisun eliminoiden erillisten linjasäätö- ja säätöventtiileiden tarpeen lämmitykseen ja jäähdytykseen.
Meillä on myös perinteisempiä, manuaalisia linjasäätöventtiilejä ja moottoroituja säätöventtiilejä. Tätä yhdistelmää voidaan käyttää, kun käytössä on 3-tiesäätöventtiilit ja tuloksena on vakiovirtausjärjestelmä.
Danfossin huonetermostaatit tarjoavat yksinkertaisen itsenäisen ratkaisun huonelämpötilan säätöön. Ne yhdistetään säätöventtiileihin, ja ne varmistavat vakaan huonelämpötilan. Valinnaisina puhaltimen nopeuden valinta ja ajastus.

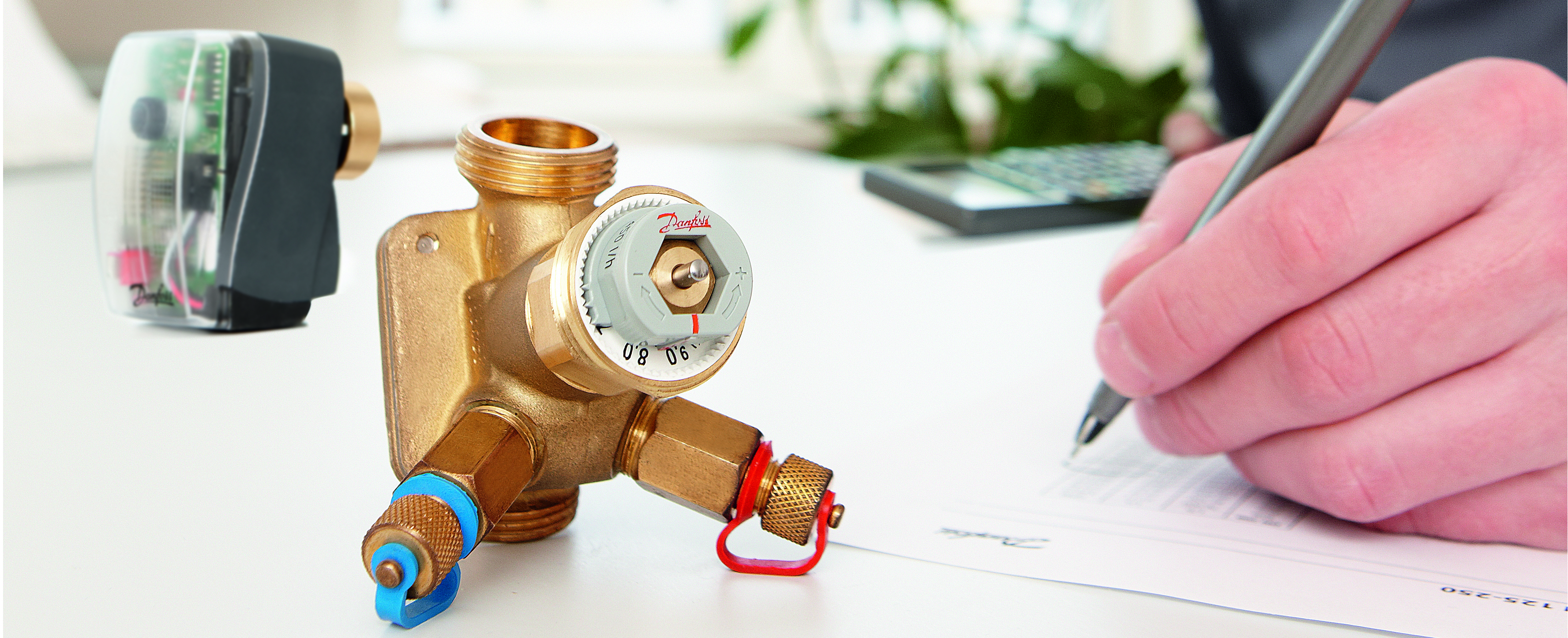

Danfossin AB-QM helppoon LVI-järjestelmän suunnitteluun
Danfossin paineesta riippumattomat AB-QM-linjasäätö- ja säätöventtiilit: 2-in-1-ratkaisu vesikiertojärjestelmän tasapainottamiseen ja säätöön
Miten voimme auttaa sinua?
Täydellinen tuotevalikoima
Kompaktit ratkaisut
Vähemmän tarvittavia komponentteja
Helppo ja nopea käyttöönotto
Parantaa energiatehokkuutta
Danfossin paineesta riippumattomien linjasäätö- ja säätöventtiileiden dokumentti
Tutustu paineesta riippumattomien linjasäätö- ja säätöventtiilien (PIBCV) etuihin ja siihen, miksi Danfossin asiakkaat vaihtavat tavanomaiset linjasäätöratkaisut PIBCV-venttiileihin.
Asiaan liittyvät tuotteet
-
if (isSmallPicture) {
Manuaaliset linjasäätöventtiilit ovat staattinen perusratkaisu monien LVI-käyttökohteiden tasapainotukseen. Venttiilit rajoittavat virtausta lämmitys-, jäähdytys- ja kodin lämminvesijärjestelmien eri osissa. Manuaaliset linjasäätöventtiilit eivät reagoi muuttuviin olosuhteisiin, joten niitä suositellaan vain jatkuvan virtauksen järjestelmiin.
-
if (isSmallPicture) {
Danfoss AB-QM:n tasapainotus- ja säätöominaisuudet saadaan hyödynnettyä, kun siihen lisätään toimilaitteet, joita ohjataan huonetermostaateilla tai rakennusautomaatiolla. Danfoss tarjoaa laajan valikoiman toimilaitteita termisistä on/off-malleista digitaalisiin ratastoimilaitteisiin väylätiedonsiirrolla.
-
if (isSmallPicture) {
Säätöventtiilit ja toimimoottorit takaavat täydellisen ohjauksen ja tehokkuuden jokaiseen kiinteistöön ja käyttösovellukseen. Danfossin säätöventtiilit ja toimimoottorit on suunniteltu kaukolämpö-, jäähdytys-, LVI- ja keskuslämmitysjärjestelmiä varten. Ne takaavat tasaisen ja tarkan säädön niin vedelle, glykoliseoksille kuin kaasulle.
-
if (isSmallPicture) {
Paineesta riippumattomat linjasäätö ja -säätöventtiilit (PIBCV) tarjoavat dynaamisen ja säätöominaisuuksiltaan monipuolisen tasapainotusratkaisun LVI-järjestelmiin. PIBCV-venttiilit sopivat moniin päätelaitetyyppeihin ja parantavat sisätilojen mukavuutta ja energiatehokkuutta sekä julkisissa että kaupallisissa rakennuksissa.
Koulutus
-
if (isSmallPicture) {

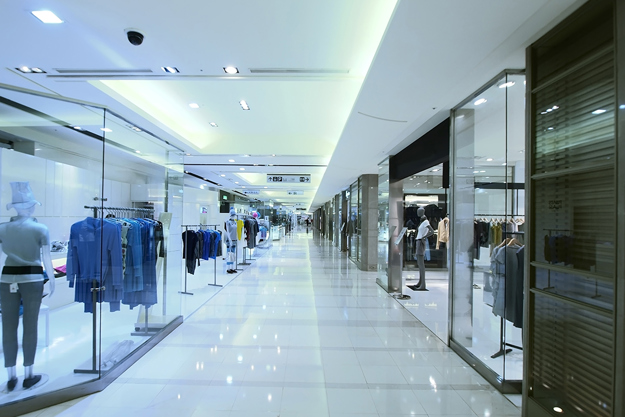

Muokattavat rakennukset, ts. suuremmat rakennukset, jotka on vuokraustarkoitusta varten jaettu pienempiin alueisiin (esim. toimistot tai kauppakeskukset) kasvattavat nopeasti suosiotaan. Tällaisissa rakennuksissa rakennusautomaatiojärjestelmän suunnittelu ja käyttöönotto edellyttää erilaista lähestymistapaa. Jos tätä ei oteta huomioon, eteen tulee ongelmia, kuten pitkät luovutusajat ja ylimitoitetut ja epäluotettavat järjestelmät.
-
if (isSmallPicture) {

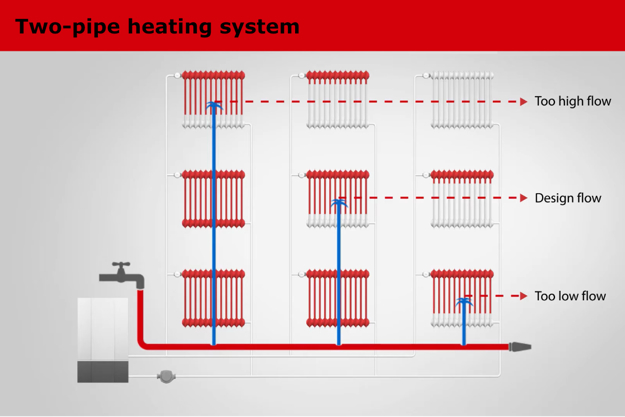

Vesikiertoisen lämmitysjärjestelmän tasapainotus on yksi tärkeimmistä toimenpiteistä lämmitysjärjestelmien optimoinnissa. Huolimatta siitä, että asiantuntijat ovat tietoisia tästä toimenpiteestä, voi olla silti haastavaa nähdä selkeitä eroja – staattisen, dynaamisen ja automaattisen tasapainotuksen – välillä.
-
if (isSmallPicture) {
Vesikiertoisen lämmitysjärjestelmän staattisessa tasapainotuksessa virtaamia säädetään manuaalisesti paineesta riippuvaisten venttiilien avulla. Tässä massavirrat lasketaan ja esisäätöarvot asetetaan yksinomaan täyskuormatapauksille– hyötysuhdeoptimoitu lämmitysverkko on siis säädetty vain lämmitysjärjestelmän maksimaaliseen hyödyntämiseen. Tämä tarkoittaa, että osakuormatapauksia tai vaihtelevia kuormituolosuhteita ei voida säätää tällä ratkaisulla – siksi se tunnetaan staattisena tasapainotuksena.
-
if (isSmallPicture) {
Toisin kuin staattisessa tasapainotuksessa, dynaamisessa tasapainotuksessa otetaan huomioon myös osakuormatilanteet. Käyttämällä dynaamisia säätöventtiilejä tai paineesta riippumattomia patteriventtiilejä, patterin tai piirin paine-ero voidaan pitää vakiona koko rakennuksessa - kaikissa kuormitusolosuhteissa.Oikea virtaama saavutetaan myös osakuormalla tai vaihtuvan kuorman olosuhteissa – tästä tulee nimi dynaaminen tasapainotus.
Tapauskertomukset
-
if (isSmallPicture) {
Katowicen liikekeskus on moderni toimistorakennus, jossa käytetään Danfossin järjestelmän tasapainotusratkaisuja: AB-QM-linjasäätö- ja säätöventtiileitä yhdessä mullistavien NovoCon®-toimilaitteiden kanssa.
