Los actuadores digitales de IoT NovoCon®  está hecho a medida para adaptarse a Danfoss AB-QM, la válvula de control y equilibrado independiente de la presión líder del mercado, y establece la conexión perfecta entre el rendimiento superior del sistema de HVAC hidrónico y las soluciones inteligentes de automatización de edificios.

Los actuadores con control tradicionales ofrecen, en el mejor de los casos, una señal de retroalimentación analógica al controlador de ambiente del BMS. En cambio, los actuadores NovoCon® ofrecen muchos parámetros del sistema digitales directamente al sistema de gestión de edificios a través de BACnet o Modbus. Por ejemplo, intercambia información precisa sobre la posición, los ajustes, las temperaturas, las alarmas, etc. del actuador o de la válvula.

Toda la información proporciona a los integradores de sistemas y a los administradores de instalaciones técnicas una visión única y acceso remoto al sistema HVAC. Los datos reales de HVAC se pueden utilizar para optimizar el rendimiento del sistema, mejorar el confort interior y lograr un edificio energéticamente eficiente.

NovoCon® es un dispositivo esencial en la transición a HVAC 4.0 para edificios inteligentes y conectados. Los actuadores permiten la monitorización continua, la gestión activa de la energía y el mantenimiento preventivo al más alto nivel de confort y con los menores costos operativos. Los actuadores digitales se pueden utilizar en muchos tipos de edificios, como oficinas, hoteles y hospitales. Pero también en cruceros, universidades, centros de datos, centros comerciales, museos o supermercados.

Características y ventajas

Acceso remoto

A través del sistema BMS y la comunicación de bus se puede acceder a todos los actuadores de forma remota. Esto ahorra mucho tiempo durante la instalación y la puesta en marcha del sistema, así como durante varios años de funcionamiento del edificio.

Puesta en marcha continua

Los datos del sistema se pueden recuperar y analizar para optimizar el sistema de HVAC. En caso de que se requieran adaptaciones para, por ejemplo, ajustar los caudales del diseño, estas pueden llevarse a cabo fácilmente, en uno, varios o todos los actuadores al mismo tiempo. La supervisión y puesta en marcha continuas del sistema ahorran tiempo y costes durante toda la vida útil del edificio.

Mantenimiento predictivo

No esperes a que fallen los componentes del sistema de HVAC, ya que esto puede acarrear quejas y la necesidad de realizar tareas de mantenimiento urgentes y molestas. En lugar de ello, puedes ver dónde y cuándo puede ocurrir un problema y puedes tomar precauciones y actuar de forma proactiva.

Flexibilidad en todas partes

Los diseñadores o integradores de sistemas de BMS pueden crear soluciones de HVAC personalizadas para cada proyecto. En caso de que el usuario desee renovar el edificio, el sistema de HVAC es capaz de adaptarse en consecuencia, sin necesidad de realizar ajustes físicos en los componentes del BMS.

Actuadores IoT digitales de la serie NovoCon®

La serie Danfoss NovoCon® de actuadores digitales para PICV consta de cuatro versiones;

  • NovoCon® S se adapta a las válvulas AB-QM DN 10-32 y las nuevas válvulas AB-QM 4.0 DN 15-32. Estas combinaciones son aplicables para varios tipos de Unidades Terminales, como Unidades Fan Coil (FCU), vigas frías y paneles radiantes. Las válvulas se utilizan en sistemas de conmutación de calefacción o refrigeración de dos tubos y de calefacción / refrigeración de cuatro tubos para caudales de 20 a 4000 l / h.
    Para una instalación rápida y confiable, la NovoCon® S solo se puede conectar al BMS y cablear en cadena utilizando nuestra serie de cables de conexión plug & play
  • NovoCon® M se adapta a válvulas dedicadas AB-QM NovoCon® DN 40-100. Estas combinaciones son aplicables para el control de caudales de mayor volumen de 3-59 m3 / h en p. Ej. Unidades de tratamiento de aire (UTA).
  • NovoCon® L se adapta a válvulas AB-QM DN 125-150. Estas combinaciones son aplicables para el control de caudales de gran volumen de 36-190 m3 / h en p. Ej. aplicaciones de enfriadores.
  • NovoCon® XL se adapta a válvulas AB-QM DN 200-250. Estas combinaciones son aplicables para el control de los flujos de volumen más altos de 80-370 m3 / h en p. Ej. Aplicaciones de refrigeración de distrito.

E/S incorporadas

Los actuadores digitales también ofrecen E/S integradas para mayor funcionalidad, flexibilidad y ahorro de costos. En algunas aplicaciones, esto puede reemplazar los módulos de E/S del BMS. Algunos ejemplos del uso de las E/S de los actuadores son:

  • Indicación de flujo y energía mediante la conexión de sensores para la medición de temperatura de retorno y suministro con NovoCon® Energy
  • Solución optimizada para aplicaciones de cambio de 4 tubos con NovoCon® CO6 (solo para NovoCon® S)
  • Para conectar diferentes sensores (por ejemplo, temperatura ambiente, humedad o condensación) y controlar diferentes dispositivos como ventiladores con el cable de E / S remotas NovoCon®.

Presentamos el nuevo actuador digital NovoCon® S: para un perfecto equilibrado hidrónico

Consigue el mejor rendimiento hidrónico de su categoría con el nuevo actuador NovoCon® S. El actuador digital adaptado para la válvula de control AB-QM ofrece un completo control remoto completo del sistema de calefacción o refrigeración, desde la instalación hasta el mantenimiento. Echa un vistazo rápido al nuevo NovoCon® S en esta animación.

Documentos

Documentos
Tipo Nombre Idioma Valido para Actualizado Descargar Tipo de archivo
Folleto Grow your business and discover the value of working with one partner (International version) Inglés Multiple 19 nov., 2015 5.6 MB .pdf
Folleto Hydronic Balancing & Control product overview Inglés Multiple 12 dic., 2016 1.1 MB .pdf
Folleto Hydronic Balancing & Control product overview Inglés Gran Bretaña 11 nov., 2014 7.1 MB .pdf
Caso práctico NovoCon - outstanding HVAC flexibility after office building renovation Inglés Multiple 28 sep., 2020 960.1 KB .pdf
Folleto NovoCon | Digital actuator for HVAC Inglés Multiple 20 jun., 2017 772.5 KB .pdf
Ficha técnica NovoCon® application Inglés Multiple 13 mar., 2017 880.4 KB .pdf

Textos de licitación

Actuador mecánico modulante con conectividad field bus (BACnet MS/TP y Modbus RTU) utilizado para controlar válvulas de equilibrado y de control independientes de la presión DN10-32.

Señal de control: BACnet MS/TP, Modbus RTU, 0-10 V/2-10 V, 0-20/4-20 mA

Conexión directa al actuador de la válvula de bola de 6 vías con señal de indicación de posición 1)

Conexión directa a 2 sensores de superficie/inmersión PT1000 e indicación de potencia de emisión

Conexión directa I/O: 2x resistencia, AO y AI 3)

La funcionalidad del actuador se puede controlar de forma remota a través del field bus:

  • Preajuste del caudal definido por el diseño
  • Limpieza de la válvula y de la unidad terminal
  • Error en la creación de informes sobre alarmas intrínsecas de cierre
  • Alarma si el actuador de la válvula de bola de 6 vías CO6 está bloqueado, en modo manual o desconectado 1)
  • Suministro y retorno de lecturas de temperatura, indicación de potencia de emisiones 2)
  • Contador de energía (kWh, MJ, kBTU) 2)
  • Alarma de deltaT alto/bajo y sensores de temperatura desconectados 2)
  • Ajuste de características alpha
  • Selección de velocidad 3/6/12/24 s/mm
  • Selección de tiempo de apertura/cierre de entre 18 s y 700 s
  • Direccionamiento MAC automático (solo BACnet)
  • Detección de velocidad de transmisión automática
  • Indicación de caudal basada en la carrera media en l/h

Intercambiabilidad eu.bac homologada en combinación con una válvula PIBCV

Tensión: 24 V CC/CA 50/60 Hz

Precisión de la posición del eje: ±0,05 mm

Cables: enchufe sin halógenos disponible en longitudes de 1,5 m, 5 m y 10 m.

Sensores de temperatura: enchufe 2x PT1000 de superficie o de inmersión de 1,5 m de longitud

Se pueden conectar 64 actuadores a la misma red

Clase IP: 54

Longitud de carrera: 7 mm

Dispositivo de fieldbus BACnet MS/TP de BACnet Testing Laboratories (BTL) 4)

Función de cancelación manual

Herramienta de puesta en marcha disponible para el direccionamiento, la parametrización y la puesta en marcha hidráulica continua

Software

Danfoss SET 365 software

Danfoss SET 365 software

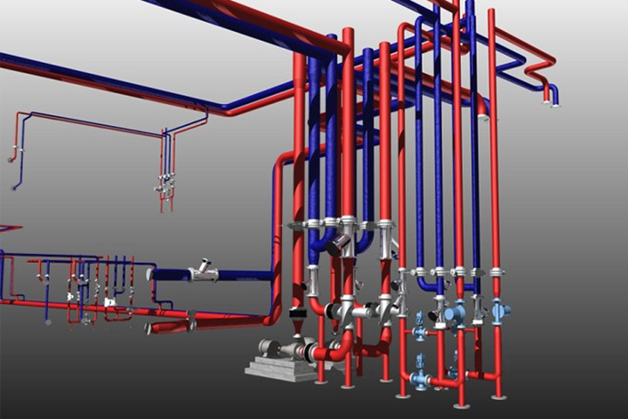

Nuestro avanzado software de diseño Danfoss SET 365 3D lo ayudará a diseñar y calcular sistemas HVAC con productos Danfoss. Una suscripción de 1 año está disponible GRATIS para estudiantes, diseñadores y otros profesionales interesados.

Productos relacionados

  • if (isSmallPicture) { Danfoss AB-QM; } else if (isBigColumns) { Danfoss AB-QM } else { Danfoss AB-QM }
    AB-QM

    Las válvulas de control y equilibrado independientes de la presión AB-QM (PIBCV) proporcionan tanto una función de control como una solución de equilibrado dinámico para sistemas HVAC de calefacción y refrigeración. Los PIBCV están diseñados para varios tipos de terminales y proporcionan un elevado confort interior y una gran eficiencia energética tanto en edificios públicos como comerciales.

  • if (isSmallPicture) { AB-QM 4.0 - Válvula de control independiente de la presión diferencial (PICV); } else if (isBigColumns) { AB-QM 4.0 - Válvula de control independiente de la presión diferencial (PICV) } else { AB-QM 4.0 - Válvula de control independiente de la presión diferencial (PICV) }
    AB-QM 4.0 - Válvula de control independiente de la presión diferencial (PICV)

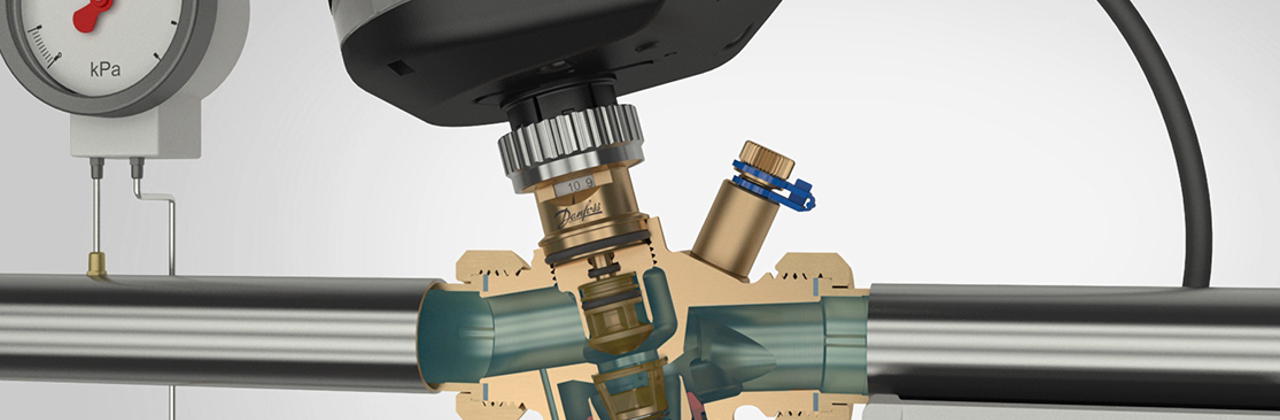

    Las nuevas válvulas de control independientes de la presión diferencial (PICV) AB-QM 4.0 son las sucesoras de las Danfoss AB-QM. Ofrecen las mejores especificaciones del mercado y una fácil instalación. El diseño resistente a la obstrucción y la cal asegura una fiabilidad excepcional y una larga vida útil. Se ajustan a los actuadores digitales NovoCon S. Esto permite la recopilación de datos de HVAC para, por ejemplo, la puesta en marcha remota y el mantenimiento predictivo, lo que resulta en un menor coste total para la propiedad.

Vídeos

Modelos y esquemas en 3D

Casos prácticos

  • if (isSmallPicture) { EDGE Amsterdam West - healthy & smart office; } else if (isBigColumns) { EDGE Amsterdam West - healthy & smart office } else { EDGE Amsterdam West - healthy & smart office }

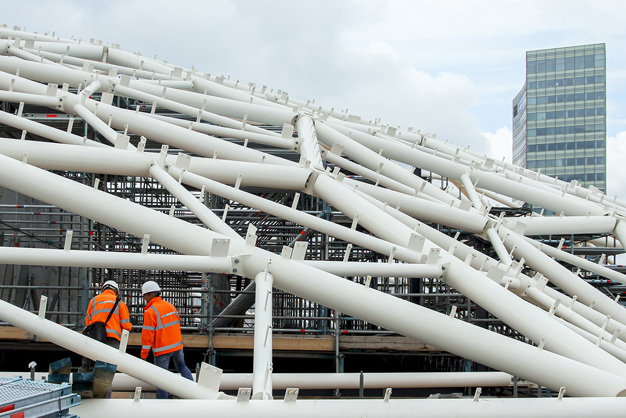

    HVAC flexibility & Energy monitoring in EDGE Amsterdam West multi-tenant healthy & smart office

    Building: Office
    Application: Hydronic balancing and remote control of 4-pipe heating/cooling change-over system.
    Challenge: Gaining BREEAM credits for energy monitoring and ensure fast, fail free installation.

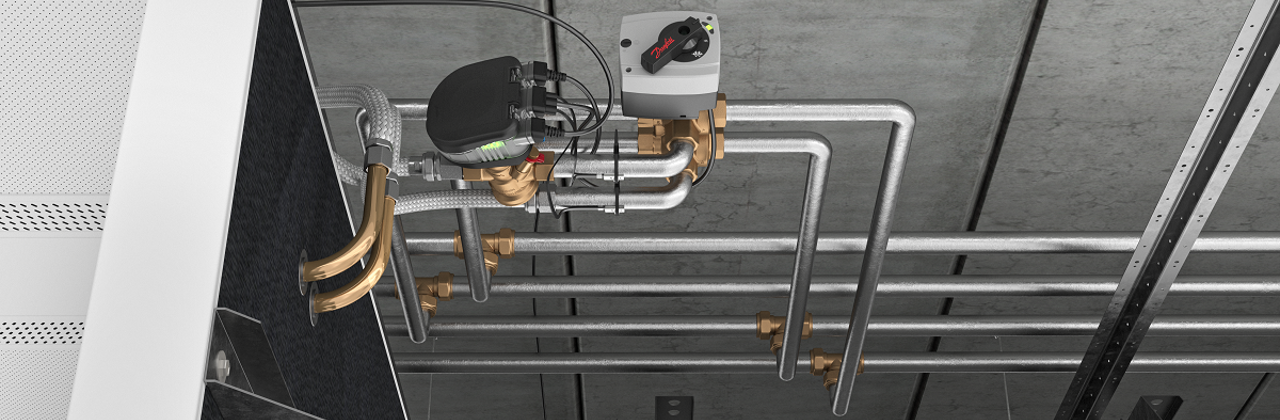

    Solution: Digital NovoCon S actuator combined with AB-QM 4.0 PICVs and ChangeOver6 Energy. The combination balances the system hydronically, allow remote access via a BMS and provides actual energy consumption data per climate panel during both heating and cooling operation.

Documentación de soporte

Mantenga su firmware NovoCon® actualizado. Encuentre las últimas versiones de firmware para NovoCon® S, M, L / XL y descárguelas ahora.

Nombre Versión Descargar
NovoCon® S firmware (sólo para código 003Z8504) 5.42 (Products born with 5.xx) ZIP
NovoCon® S firmware (sólo para código 003Z8504) 4.42 (Products born with 4.xx) ZIP
NovoCon® M firmware 1.42 ZIP
NovoCon® L/XL firmware 1.22 ZIP
