Monitorización de las condiciones de vibración con los convertidores de frecuencia de Danfoss

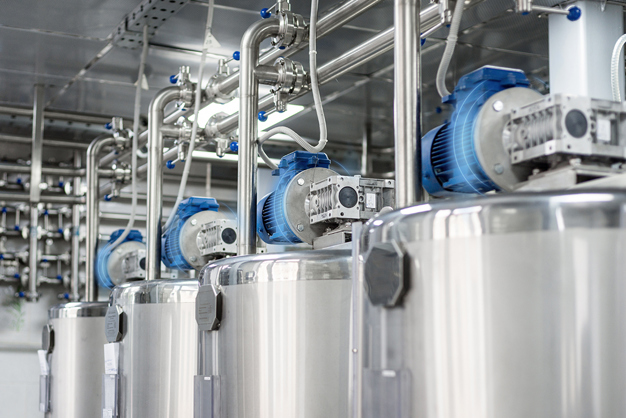

Junto con la monitorización del bobinado del estátor y la envoltura de carga, la funcionalidad CBM integrada en el convertidor de frecuencia incluye la monitorización de las vibraciones. La monitorización de las vibraciones se realiza con la ayuda de sensores de vibraciones, necesarios para la recopilación de señales. El convertidor de frecuencia admite hasta cuatro canales de vibración, conectados a las entradas analógicas, 4-20 mA.

La monitorización de vibraciones incluye 2 funciones:

• El nivel general de vibración supervisa la vibración mecánica y es útil para la detección temprana de averías principales, como desequilibrio, desalineación o aflojamiento mecánico.
• La segunda función utiliza un tipo diferente de valor calculado por el sensor, útil para supervisar la degradación de los rodamientos, una lubricación deficiente y mucho más.

Ambas funciones se complementan entre sí. Los sensores proporcionan una salida calculada de una vibración general (v-rms) o una condición de rodamiento en un rango de frecuencia más amplio (g-rms).

Sensores de vibración del catálogo de Hansford Sensors

Danfoss se ha asociado con el líder mundial en vibración, Hansford Sensors (HS). El control de las vibraciones con CBM se ha desarrollado, probado y validado utilizando sensores de HS. Hansford es especialista en teoría de la vibración, selección y colocación de sensores, y la colaboración es mutuamente beneficiosa para ambas empresas. Hansford fabrica productos de alta calidad con garantía de por vida.

Danfoss ofrece dos tipos de sensores basados en la forma del cuerpo:

1. Con base plana: Este tipo de cuerpo está optimizado para su instalación en puntos planos preparados en el motor o la máquina, o para su uso con accesorios de montaje. Los accesorios de montaje son útiles cuando no es posible taladrar/enroscar en el motor o la máquina. (Perno adhesivo o imán). Ambos accesorios tienen un complemento hembra M8 a juego.
2. Cónico: Fácil de instalar en superficies redondas, donde no podemos obtener un punto plano en la carcasa del rodamiento. Muy útil para motores más pequeños <11 kW. HS-D20C

Existe una diferencia entre la colocación óptima de los sensores v-rms y g-rms.

Colocación de los v-rms

El HS-D20 utilizado para supervisar el desequilibrio, la desalineación y el aflojamiento, siempre se encuentra en un elemento rígido de la carcasa del motor. Lo ideal es colocarlo en el rodamiento del extremo de accionamiento o lo más cerca posible de él. Algunos motores vienen preparados con una superficie plana. El sensor se puede montar taladrándolo/enroscándolo o con un perno adhesivo, o incluso utilizando un imán si la superficie es magnética. Existe un menor riesgo de pérdida de señal para este tipo de medición de RMS.

Con respecto al eje, los sensores pueden montarse vertical u horizontalmente, lo más cerca posible del rodamiento del extremo del convertidor de frecuencia.

Un sensor por motor es suficiente para motores con una potencia nominal de hasta 15 kW. Para tipos de bastidor más grandes, recomendamos el uso de varios sensores, en una combinación de tipos (v-rms y g-rms).

Si solo se instala un sensor, siempre es una buena práctica medir ambos ejes y seleccionar el que tenga el mayor nivel de vibración para la instalación permanente. La mayor vibración se debe a una resonancia estructural, rigidez o libertad de movimiento, y es importante determinar la dirección predominante.

El g-rms o sensor del rodamiento

El HS-D22 mide altas frecuencias de hasta 5 kHz que obviamente no se transfieren en la carcasa del motor. Mide el estado y la lubricación del rodamiento en el que está montado la carcasa. Por lo tanto, el montaje en la carcasa del rodamiento es imprescindible. La calidad del montaje es importante para la consistencia de la señal. Consiga la mejor conexión posible mediante perforación.

Conexión eléctrica

Para los convertidores de frecuencia de Danfoss, conecte los sensores al terminal T12 (blanco) o al terminal T13 para la alimentación de 24 V y a AI53 (negro) o AI54 para la señal.
