Maximale Energieeffizienz in der Wasser- und Abwassertechnik

Der VLT® AQUA Drive liefert die höchste Leistung für elektrisch betriebene Anwendungen in der Wasser- und Abwassertechnik. Mit umfangreichen Standardfunktionen, die Sie zur Leistungsoptimierung noch um weitere Optionen ergänzen können, eignet sich der Frequenzumrichter gleichermaßen für neue Projekte und Modernisierungen.

Aufgrund der beträchtlichen Lastschwankungen im Tageslauf in Wasseraufbereitungs- oder Kläranlagen ist es wirtschaftlich sinnvoll, an Systemen wie Pumpen und Gebläsen eine moderne Drehzahlregelung zu installieren. Der VLT® AQUA Drive kann im ersten Jahr im Vergleich zu herkömmlichen Lösungen mit variablen Frequenzumrichtern Kosteneinsparungen von 10 bis 30 % erreichen. Die hohe Verfügbarkeit über die gesamte Lebensdauer und die niedrigen Energie- und Wartungskosten ermöglichen sehr niedrige Betriebskosten.

Eine schnelle und benutzerfreundliche Konfiguration von Wasser- und Pumpenfunktionen verkürzt die Installationszeit und sichert maximale Energieeffizienz und Motorsteuerung. Wenn die wichtigsten Parameter an einem zentralen Ort gespeichert werden, sinkt das Risiko einer falschen Konfiguration deutlich.

Entdecken Sie versteckte Energieeffizienz-Champions in Ihrem Gebäude

Entdecken Sie versteckte Energieeffizienz-Champions in Ihrem Gebäude

Viele Unternehmen investieren in erneuerbare Energien wie Fotovoltaik auf dem Dach oder kaufen Ökostrom ein. Aber ist das genug?

Entdecken Sie mit dem neuen Online-Tool die versteckten Energieeffizienz-Champions in Ihrem Gebäude. Erfahren Sie, mit welchen Einstellungen Sie am meisten Energie, Kosten und Emissionen sparen.

PLHD und DrivePro® Life cycle Services - sicherer Betrieb Ihrer Anlage

Kaskadenregler mit Hot-swap-Technologie
Kaskadenregler mit Hot-swap-Technologie
Der integrierte digitale Kaskadenregler reduziert Installationskosten und Inbetriebnahmezeit – und sorgt gleichzeitig für hohe Verfügbarkeit und störungsfreien Betrieb. Mit dieser Lösung erhalten Sie ein superintelligentes, autarkes System mit automatischer Fehlererkennung und eigenständigen Puffer-Maßnahmen, um Ihren Betrieb stärker denn je zu optimieren.
DrivePro® Life Site Assesment
Individueller Service für Ihre Umrichter mit DrivePro®
DrivePro® Life cycle Services - ganz auf Ihre Anforderungen konfigurierbar Das umfangreiche Serviceangebot von Danfoss Drives umfasst den gesamten Lebenszyklus Ihrer Frequenzumrichter. Die DrivePro®-Services nutzen das Wissen unserer Experten. Dabei entsprechen die Serviceleistungen genau Ihren individuellen Anforderungen, ganz gleich, wo und wann Sie sie benötigen.
VLT® AQUA Drive als netzrückwirkungsfreier Passive Low Harmonic Drive
VLT® AQUA Drive als netzrückwirkungsfreier Passive Low Harmonic Drive
Anwendungen in der Wasser-/Abwasserbehandlung stellen besondere Anforderungen an die Antriebstechnik, die dort zum Einsatz kommt. Danfoss Drives hat dafür einen neuen passiven Low-Harmonic-Drive mit dem VLT® AUQA Drive entwickelt, der speziell für diese Anwendungen optimiert ist und nahezu netzneutral arbeitet

Versorgungsspannungs- und Leistungsbereiche

  • 1 x 200–240 V...1,1–22 kW
  • 1 x 380–480 V...7,5–37 kW
  • 3 x 200–240 V...0,25–45 kW
  • 3 x 380–480 V...0,37 kW–1 MW
  • 3 x 525–600 V...0,75–90 kW
  • 3 x 525–690 V...1,1 kW–1,4 MW

Funktionen und Vorteile

Schützen Sie Ihre Anlagen mit speziell entwickelten Softwarefunktionen, die Schäden durch Wasserschläge usw. verhindern

Maximieren Sie Ihre Energieeffizienz dank Regelalgorithmen und eines Designs, das sich auf die Reduzierung von Wärmeverlusten konzentriert

Sparen Sie Energie bei der Klimatisierung dank des einzigartigen Kühlkonzepts mit rückseitigem Kühlkanal, der bis zu 90 % der Wärme aus dem Raum abführt

Reduzieren Sie elektromagnetische Störungen und die Oberschwingungsbelastung mit dem integrierten, skalierbaren EMV-Filter und integrierten Zwischenkreisdrosseln

Perfekte Integration in Ihr System und präzise Anpassung an die Anwendung – dank frei programmierbarer Warnungen und Alarme

Die Automatische Energie-Optimierung ermöglicht Energieeinsparungen von 3–8 %

Nutzen Sie die zustandsbasierte Überwachung zur Optimierung der Verfügbarkeit Ihrer Pumpenanwendungen

Wildwasserbahn im Lego-Park - Danfoss Drives Planercockpit Wasser/Abwasser

Danfoss Drives Planercockpit Wasser/Abwasser - Alle Information auf einen Klick!

Als Planer entscheiden Sie bei Ihren Projekten, ob die Lösung in Anlagen der Wasser-/Abwassertechnik oder zur Wasserversorgung effizient und hochverfügbar sind. Sie tragen dazu, die vom Betreiber vorgegebenen Ziele zu erfüllen.

Dieses Wissen immer auf dem aktuellen Stand zu halten, erfordert Zeit und Aufwand.

Danfoss Drives vereinfacht Ihnen dabei das Leben deutlich mit dem neuen Planercockpit! Alles Wissenswerte mit nur einem Klick.

Intelligente Drehzahlregelung für höchste Energieeffizienz

Sparen Sie Energie mit elektronischer Drehzahlregelung
Die Energiepreise erreichen derzeit immer neue Höchstwerte. Sparen Sie Energie und senken Sie Ihre Kosten so weit wie möglich! Unsere 9-Punkte-Checkliste von Danfoss Drives hilft Ihnen, die Energiefresser in Ihren Anlagen zu finden. Fangen Sie jetzt mit der Optimierung Ihrer Systeme an!
Eine Kläranlage als Energielieferant
Eine Kläranlage als Energielieferant
Die Kläranlage als Energieerzeuger: So sieht die Zukunft der Wasserversorgung aus! Wie es besser geht, zeigt Aarhuus in Dänemark. Statt bis zu 50 % der Energie in der Gemeinde für Abwasser aufzuwenden, helfen hier optimierte Prozesse, moderne Frequenzumrichter und neuste Technologien wie Fernwärme und Biogas mit der Kläranlage Marselisborg netto Energie zu erzeugen.
Entfesseln Sie die Intelligenz Ihres Antriebs
Nutzen Sie die volle Leistungsfähigkeit von Industrie 4.0 mit intelligenten Frequenzumrichtern von Danfoss. Diese optimieren nicht nur die Leistung Ihres Systems, sondern erweitern es schnell und einfach um vorausschauende und zustandsbasierte Wartungsfunktionen.

Wie funktionieren Echtzeitanalysen?

Unser VLT® AQUA Drive ist ab jetzt mit der neuesten patentierten Edge-Computing-Technologie ausgerüstet. Durch die Überwachung Ihres Motors und Ihrer Pumpen gewährleistet dies eine hohe Verfügbarkeit Ihrer Anlage und trägt zu Betriebskosteneinsparungen bei. Die Edge-Computing-Lösung erfasst mehrmals pro Sekunde Daten und stellt so sicher, dass jeder Messwert, der außerhalb des normalen Bereichs liegt, eine Warnung auslöst, was das Risiko unentdeckter Unregelmäßigkeiten minimiert.

Intelligente Funktionen zur optimalen Kontrolle der Pumpen

Drehzahlgereglete Pumpe - Optimale Kontrolle der Pumpen in der Wasser-/Abwassertechnik

Wasseraufbereitung und Verteilung stellen in Städten und Kommunen die höchsten Verbraucher in Bezug auf Energie und anderen Ressourcen dar. Umso wichtiger ist es in diesem Bereich, die vorhandene Intelligenz moderner Antriebe zu nutzen, um den Verbrauch sowie den Verlust in alten Leitungsnetzen zu senken und die Anlagen in einem weiteren Schritt zu Energieerzeugern (Netto) zu machen.

Diese Funktion wird ausgelöst, wenn die Pumpe läuft, ohne einen vorgegebenen Sollwert zu erreichen. Der Frequenzumrichter löst dann entweder einen Alarm aus oder führt eine andere vorprogrammierte Aktion durch – zum Beispiel wenn eine Leitung undicht ist.

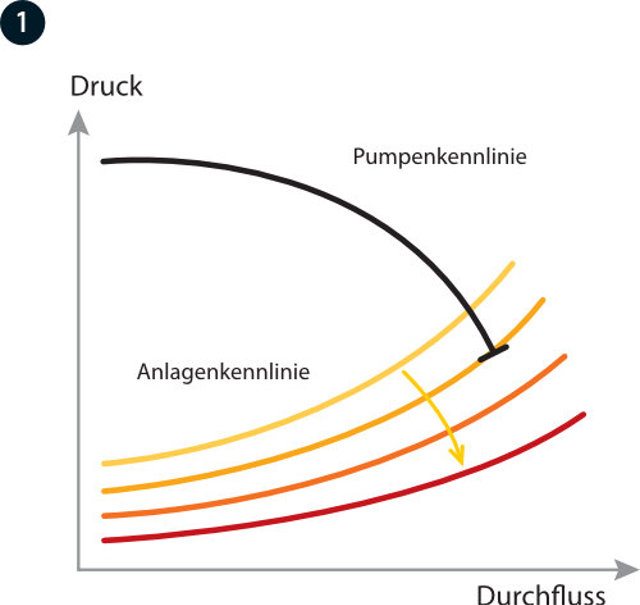

Diagramm Anlagenkennlinie - Erkennung des Kennlinienendes

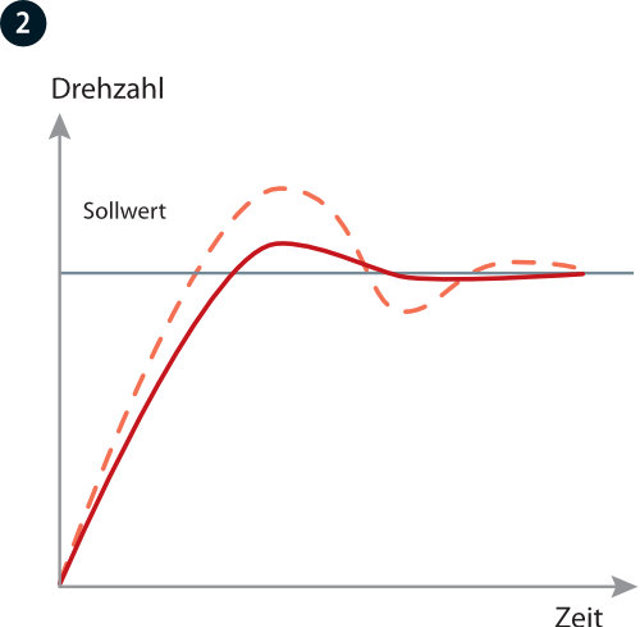

Die automatische Abstimmung ermöglicht es dem Frequenzumrichter zu erkennen, wie das jeweilige System entweder auf Durchfluss- oder Druckänderungen reagiert. Die automatische Abstimmung misst die Reaktion und Verzögerung des Systems, archiviert die Daten und verwendet sie in erweiterten Berechnungen nach dem Ziegler-Nichols-Verfahren zur optimalen Unterdrückung von Störungen. Dadurch werden teure Inbetriebnahmezeiten eingespart und das Risiko einer Übersteuerung des Sollwertes mit einem zu hohen oder zu niedrigen Wert wird ausgeschlossen.

Automatische Abstimmung der Prozessregler

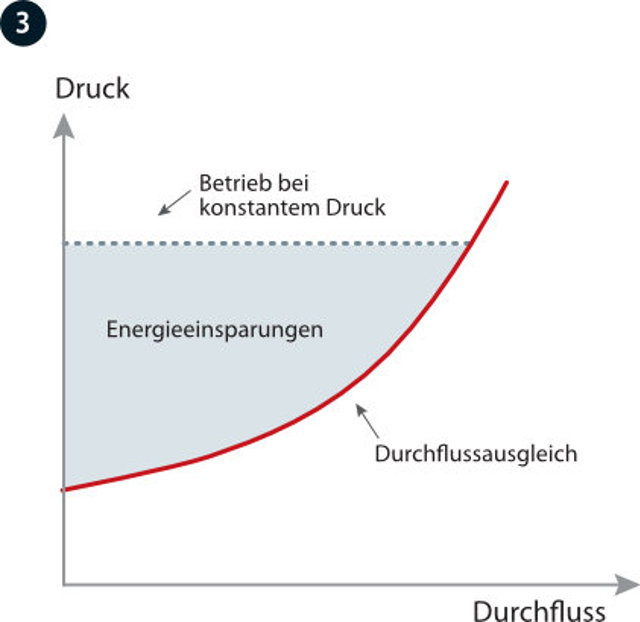

Ein nah am Lüfter oder an der Pumpe installierter Drucksensor liefert einen Sollwert, mit dem der Druck an der Entladeseite der Anlage konstant gehalten werden kann. Der Frequenzumrichter passt den Drucksollwert fortlaufend an, damit dieser der Anlagenkennlinie entspricht. Diese Methode ermöglicht Energieeinsparungen und eine Senkung der Installationskosten.

Durchflussausgleich

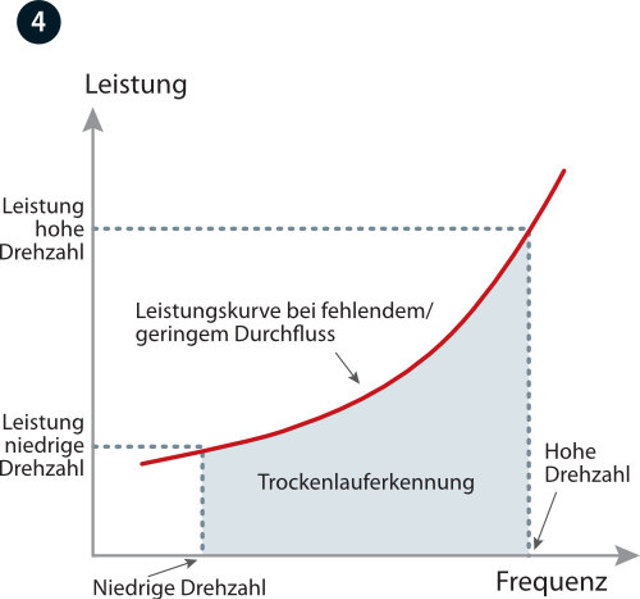

Der VLT® AQUA Drive verfügt über eine Funktion zur Erkennung eines fehlenden/ geringen Durchflusses, die einen ausgeklügelten und wirtschaftlichen Pumpenbetrieb ermöglicht. Durch diese einzigartige Funktion können Bedingungen erkannt werden, unter denen kein Durchfluss vorliegt – auch in Systemen mit schwankendem Saugdruck oder bei einer flachen Pumpenkurve im niedrigen Drehzahlbereich. Durch die Überwachung von Geschwindigkeit und Leistung erstellt der Frequenzumrichter eine Kurve, um die Leistung bei fehlendem Durchfluss zu beschreiben und eine Warnung auszugeben oder andere, für eine solche Situation definierte Maßnahmen einzuleiten. Um die Erkennung niedriger Drehzahlen weiter zu verbessern, bietet der VLT® AQUA Drive auch die Möglichkeit, eine Step/Response-Funktion zu verwenden, die einen kurzen Druckimpuls erzeugt, um einen stationären Zustand automatisch zu erkennen. Erweiterter Energiesparmodus Der VLT® AQUA Drive verfügt über erweiterte Energiesparmodus-Funktionen, die im Falle eines fehlenden oder geringen Durchflusses automatisch aktiviert werden. Eine einzigartige Boost-Funktion, die die Last vorübergehend erhöht, verlängert den Energiesparmodus, wenn das System nicht aktiv sein muss, wodurch die Energieeinsparungen gesteigert und die Lebensdauer der Anwendung verlängert werden.

Trockenlauferkennung

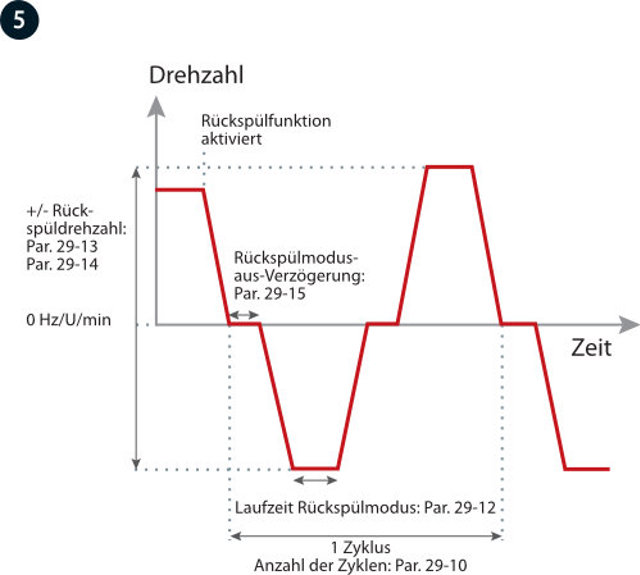

Diese VLT® Aqua Drive-Softwarefunktion sorgt für proaktiven Pumpenschutz. Der Rückspülmodus kann als vorbeugende oder reaktive Maßnahme konfiguriert werden. Er optimiert den Wirkungsgrad der Pumpe, indem er die Leistungsaufnahme der Motorwelle relativ zum Durchfluss konstant überwacht. Im reaktiven Modus erkennt der Frequenzumrichter eine beginnende Pumpenverstopfung und wechselt durch Reversierung der Pumprichtung in den Reinigungsmodus, damit das Wasser ungehindert fließen kann. Als vorbeugende Maßnahme kann der Frequenzumrichter so eingestellt werden, dass er die Pumprichtung in vorgegebenen Zeitabständen für eine regelmäßige Selbstwartung umkehrt.

Rückspülmodus/Deragging

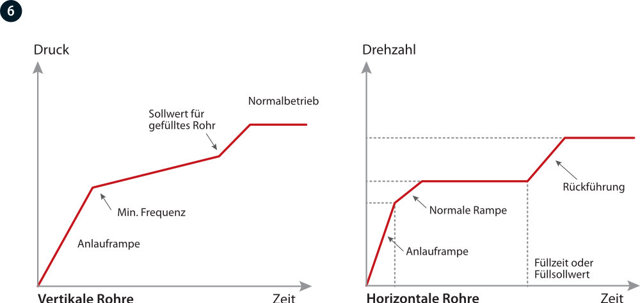

Hilfreich bei allen Anwendungen, bei denen es auf eine kontrollierte Rohrbefüllung ankommt, wie bei Bewässerungsund Wasserversorgungsanlagen. Eine kontrollierte Rohrbefüllung verhindert Wasserschläge, Wasserrohrbrüche und die Zerstörung von Sprinklerdüsen. Der Rohrfüllmodus kann sowohl für vertikale als auch für horizontale Rohrsysteme verwendet werden.

Rohrfüllmodus

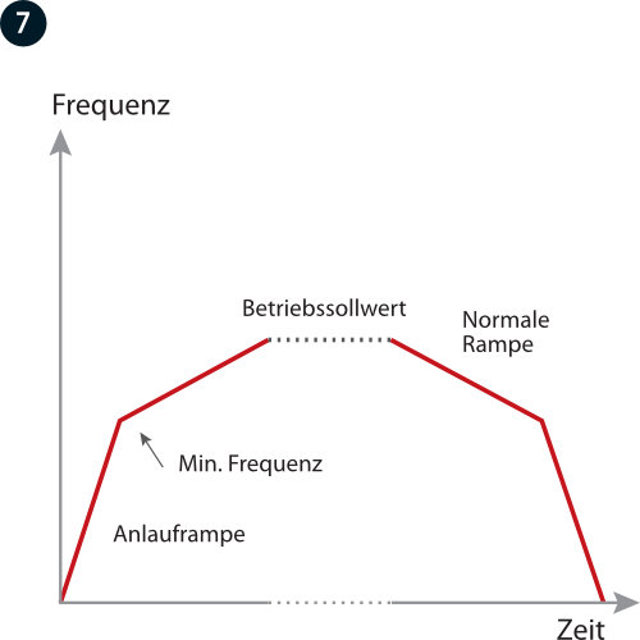

Die Anlauframpe ermöglicht eine schnelle Beschleunigung von Pumpen auf die Mindestdrehzahl, von wo aus die normale Rampe übernimmt. Diese Maßnahme verhindert eine Beschädigung der Pumpendrucklager. Die Abschlussrampe reduziert die Pumpendrehzahl von der Mindestdrehzahl bis zum Stillstand.

Anlauf-/Abschlussrampe

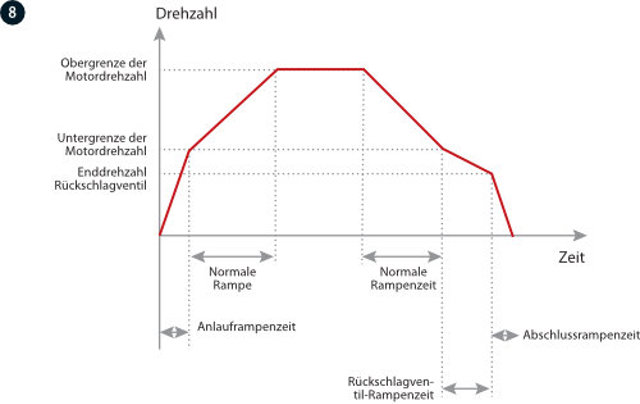

Die Rückschlagventil-Rampe verhindert Wasserschläge beim Stoppen der Pumpe, indem sie die Pumpendrehzahl langsam verringert, wenn das Rückschlagventil fast geschlossen ist.

Rückschlagventil-Rampe

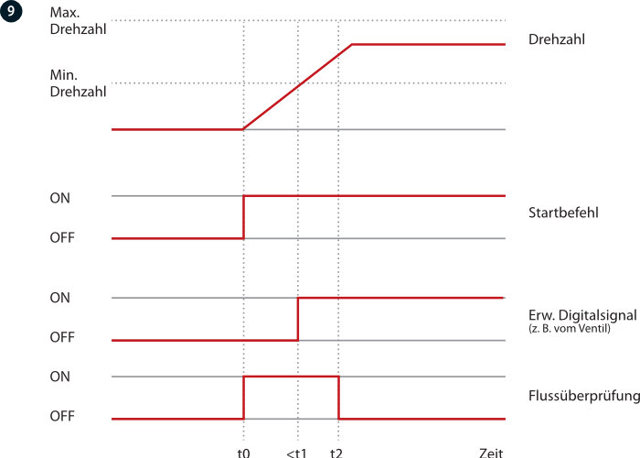

Die Durchflussbestätigungsüberwachung schützt die Geräte vor unerwarteten Durchflussunterbrechungen. Die Überwachung kommuniziert fortlaufend mit einem externen Gerät, beispielsweise einem Ventil oder einem Durchflussschalter. Wenn vor Ablauf der Durchflussprüfzeit kein Signal vom externen Gerät zur Bestätigung des Durchflusses vorliegt, schaltet die Überwachung den Frequenzumrichter ab.

Durchflussüberwachung

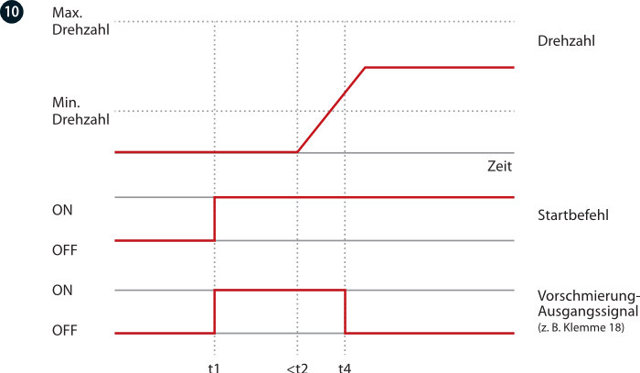

Die mechanischen Teile einiger Maschinen sollten vor und während des Betriebs geschmiert werden, um Schäden zu vermeiden und den Verschleiß zu reduzieren. Während der Schmierung müssen bestimmte Komponenten aktiv bleiben (z. B. der Abluftventilator). Hierfür sendet die Vorschmierfunktion ein Signal an ein externes Gerät, um eine spezifische Aktion über einen benutzerdefinierten Zeitraum durchzuführen. Verfügbare Einstellungen: „Nur Vorschmieren“, „Vor und während des Betriebs“ und „Vor, während und nach dem Betrieb“.

Vor-/Nachschmierung

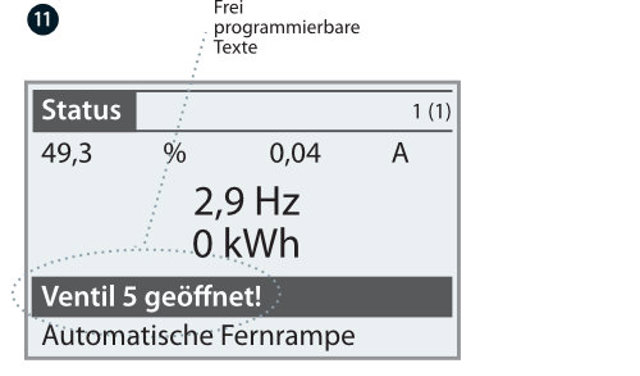

Diese Funktion unterstützt eine vielseitige Anpassung an die Anwendung. Verwenden Sie frei programmierbare Textmeldungen, die auf internen oder externen Ereignissen basieren, für Informationen, Warnungen oder Alarme. Die Funktion unterstützt auch Aktionen, die auf Ereignissen basieren, wie z. B. das Auslösen von „Rampe ab“ durch das Öffnen eines Ventils.

Frei programmierbare Texte

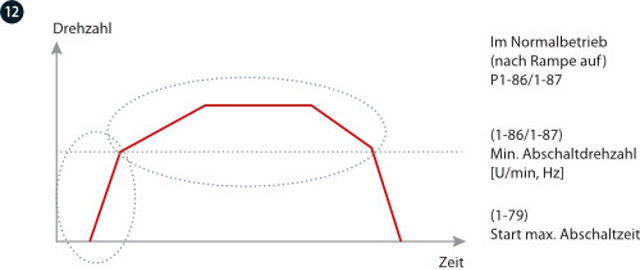

Tauchpumpen können unter unzureichender Kühlung und Schmierung leiden, wenn die Pumpendrehzahl zu niedrig ist. Die erweiterte Mindestdrehzahlüberwachung schützt die Pumpe durch Überwachung und Anpassung der Drehzahl zur Reduzierung von Verschleiß. Sie können die Stillstandszeiten für Wartungsmaßnahmen minimieren und benötigen keine externen Überwachungsgeräte

Erweiterte Mindestdrehzahlüberwachung

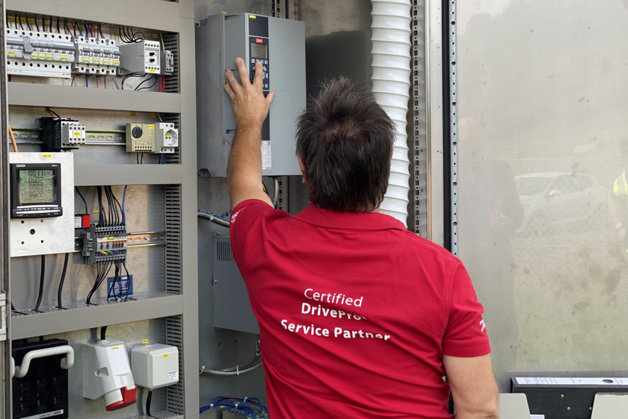

Verbandsgemeindewerke Nahe-Glan setzen auf das Danfoss DrivePro Site Assessment

DrivePro® Life Site Assesment

Die Versorgung mit Trinkwasser – da ist höchste Zuverlässigkeit gefragt. Die Verbandsgemeindewerke Nahe-Glan setzen auf das Danfoss DrivePro® Site Assessment für maximale Verfügbarkeit und bessere Planung bei Wartung und Service.

Dokumente

Dokumente
Typ Name Sprache Gültig für Aktualisiert Download Dateityp

Zeichnungen

Können Sie das gewünschte 3D-Modell oder die gewünschte Zeichnung nicht finden? Sortieren und filtern Sie die folgende Tabelle mithilfe der Symbole am Kopf der jeweiligen Spalten.

3D-Modelle und Zeichnungen

3D-Modelle und Zeichnungen
Typ Name Sprache Aktualisiert Download Dateityp
Eplan-Zeichnung 130B1100_Eplan 21 Okt., 2024 1.2 MB .zip
Eplan-Zeichnung 130B1102_Eplan 26 Okt., 2024 1.0 MB .zip
Eplan-Zeichnung 130B1118_EPlan 19 Nov., 2024 203.3 KB .zip
Eplan-Zeichnung 130B1119_Eplan 15 Nov., 2024 1.1 MB .zip
Eplan-Zeichnung 130B1137_EPlan 18 Nov., 2024 1.0 MB .zip
Eplan-Zeichnung 130B1143_Eplan 18 Nov., 2024 1.4 MB .zip
Eplan-Zeichnung 130B1154_EPlan 19 Nov., 2024 283.9 KB .zip
Eplan-Zeichnung 130B1164_Eplan 18 Nov., 2024 244.4 KB .zip
Eplan-Zeichnung 130B1172_Eplan 18 Nov., 2024 1.4 MB .zip
Eplan-Zeichnung 130B1196_Eplan 15 Nov., 2024 816.3 KB .zip
Eplan-Zeichnung 130B1202_Eplan 26 Okt., 2024 1.0 MB .zip
Eplan-Zeichnung 130B1218_Eplan 19 Nov., 2024 203.2 KB .zip
Eplan-Zeichnung 130B1219_Eplan 15 Nov., 2024 1.1 MB .zip
Eplan-Zeichnung 130B1243-Eplan 18 Nov., 2024 1.4 MB .zip
Eplan-Zeichnung 130B1254_Eplan 19 Nov., 2024 283.8 KB .zip
Eplan-Zeichnung 130B1264_Eplan 18 Nov., 2024 244.3 KB .zip
Eplan-Zeichnung 130B1272-Eplan 18 Nov., 2024 1.4 MB .zip
Eplan-Zeichnung 130B1296_Eplan 15 Nov., 2024 816.2 KB .zip
Eplan-Zeichnung 131F1415_Eplan 04 Okt., 2024 1.8 MB .zip
Eplan-Zeichnung 131F6637_Eplan 12 Sept., 2024 2.0 MB .zip
Eplan-Zeichnung 131Z7457_Eplan 15 Nov., 2024 1.6 MB .zip
Eplan-Zeichnung 134F4192_Eplan 12 Sept., 2024 1.7 MB .zip
Eplan-Zeichnung 134X1360_Eplan 15 Nov., 2024 1.8 MB .zip
Eplan-Zeichnung 137N8354_Eplan 15 Nov., 2024 1.6 MB .zip
Eplan-Zeichnung FC-202N132T7E20H2XGCXXXSXXXXANBXCXXXXDX 14 Juli, 2024 1.7 MB .zip
Eplan-Zeichnung FC-202N200T4E54H2XGCEXXSXXXXAXBXCXXXXD0 14 Juli, 2024 1.0 MB .zip
Eplan-Zeichnung FC-202N500T4E20H2XGCXXXSXXXXAXBXCXXXXDX 14 Juli, 2024 1.6 MB .zip
Eplan-Zeichnung FC-202N560T4E20H2XGCXXXSXXXXAXBXCXXXXDX 14 Juli, 2024 1.6 MB .zip
Eplan-Zeichnung FC-202P11KT4E20H1TGXXXXSXXXXALBXCXXXXDX 14 Juli, 2024 1.8 MB .zip
Eplan-Zeichnung FC-202P11KT4E55H1XGXXOXSXXXXAXBXCXXXXDX 14 Juli, 2024 2.4 MB .zip
Eplan-Zeichnung FC-202P18KT4E20H1TGCXXXSXXXXALB2CXXXXD0 14 Juli, 2024 1.8 MB .zip
Eplan-Zeichnung FC-202P22KT4E20H2XGXXXXSXXXXAXBXCXXXXDX 14 Juli, 2024 1.5 MB .zip
Eplan-Zeichnung FC-202P2K2T4E20H1TGXXXXSXXXXAXBXCXXXXDX 14 Juli, 2024 4.9 MB .zip
Eplan-Zeichnung FC-202P37KT4E66H2XGXXXXSXXXXA0BYCXXXXD0 14 Juli, 2024 1.1 MB .zip
Eplan-Zeichnung FC-202P4K0T4E20H1TGXXXXSXXXXALBXCXXXXDX 14 Juli, 2024 3.8 MB .zip
Eplan-Zeichnung FC-202P55KT4E20H1XGXXXXSXXXXAXBXCXXXXDX 14 Juli, 2024 1.6 MB .zip
Eplan-Zeichnung FC-202P560T7E21B2XGC3XXSXXXXAXBKCXXXXDX 14 Juli, 2024 2.9 MB .zip
Eplan-Zeichnung FC-202P5K5S2E21H2XXXXXXSXXXXAXBXCXXXXDX 14 Juli, 2024 834.9 KB .zip
Eplan-Zeichnung FC-202P5K5T4E20H1TGXXXXSXXXXALBXCXXXXDX 14 Juli, 2024 2.4 MB .zip
Eplan-Zeichnung FC-202P75KT4E20H2XGXXXXSXXXXA0BXCXXXXDX 13 Juli, 2024 1.3 MB .zip
Eplan-Zeichnung FC-202P75KT4E20H2XGXXXXSXXXXAXBXCXXXXDX 14 Juli, 2024 1.6 MB .zip
Eplan-Zeichnung FC-202P7K5T4E20H1TGXXXXSXXXXALBXCXXXXDX 14 Juli, 2024 1.2 MB .zip
Eplan-Zeichnung FC-202P7K5T4P55H1XGXXOXSXXXXAXBXCXXXXDX 14 Juli, 2024 676.9 KB .zip
Eplan-Zeichnung FC-202PK37T2E20H1UGXXXXSXXXXAXBXCXXXXDX 14 Juli, 2024 1.2 MB .zip
Maßzeichnung MCAD FC A2 IP20 12 Juli, 2024 2.1 MB .jpg
Maßzeichnung MCAD FC A2 IP20 12 Juli, 2024 5.5 MB .dxf
Maßzeichnung MCAD FC A2 IP20 12 Juli, 2024 8.3 MB .stp
Maßzeichnung MCAD FC A2 IP20 A 12 Juli, 2024 7.2 MB .dxf
Maßzeichnung MCAD FC A2 IP20 A 12 Juli, 2024 2.2 MB .jpg
Maßzeichnung MCAD FC A2 IP20 A 12 Juli, 2024 8.6 MB .stp
Maßzeichnung MCAD FC A2 IP20 A 12 Juli, 2024 1.9 MB .pdf
Maßzeichnung MCAD FC A2 IP20 ABC 12 Juli, 2024 2.3 MB .jpg
Maßzeichnung MCAD FC A2 IP20 ABC 12 Juli, 2024 4.6 MB .dxf
Maßzeichnung MCAD FC A2 IP20 ABC 12 Juli, 2024 2.0 MB .pdf
Maßzeichnung MCAD FC A2 IP20 AC 12 Juli, 2024 9.4 MB .stp
Maßzeichnung MCAD FC A2 IP20 AC 12 Juli, 2024 7.8 MB .dxf
Maßzeichnung MCAD FC A2 IP20 AC 12 Juli, 2024 2.3 MB .jpg
Maßzeichnung MCAD FC A2 IP20 AC 12 Juli, 2024 2.0 MB .pdf
Maßzeichnung MCAD FC A2 IP20 B 12 Juli, 2024 5.6 MB .dxf
Maßzeichnung MCAD FC A2 IP20 B 12 Juli, 2024 2.1 MB .jpg
Maßzeichnung MCAD FC A2 IP20 B 12 Juli, 2024 8.3 MB .stp
Maßzeichnung MCAD FC A2 IP20 C 12 Juli, 2024 9.0 MB .stp
Maßzeichnung MCAD FC A2 IP21 12 Juli, 2024 2.8 MB .jpg
Maßzeichnung MCAD FC A2 IP21 B 12 Juli, 2024 9.0 MB .stp
Maßzeichnung MCAD FC A2 IP21 B 12 Juli, 2024 2.8 MB .jpg
Maßzeichnung MCAD FC A3 IP20 12 Juli, 2024 2.2 MB .jpg
Maßzeichnung MCAD FC A3 IP20 12 Juli, 2024 3.8 MB .dxf
Maßzeichnung MCAD FC A3 IP20 12 Juli, 2024 10.3 MB .stp
Maßzeichnung MCAD FC A3 IP20 A 12 Juli, 2024 1.7 MB .pdf
Maßzeichnung MCAD FC A3 IP20 A 12 Juli, 2024 10.4 MB .stp
Maßzeichnung MCAD FC A3 IP20 A 12 Juli, 2024 2.3 MB .jpg
Maßzeichnung MCAD FC A3 IP20 A 12 Juli, 2024 3.7 MB .dxf
Maßzeichnung MCAD FC A3 IP20 AB 12 Juli, 2024 3.7 MB .dxf
Maßzeichnung MCAD FC A3 IP20 AB 12 Juli, 2024 10.1 MB .stp
Maßzeichnung MCAD FC A3 IP20 ABC 12 Juli, 2024 8.3 MB .dxf
Maßzeichnung MCAD FC A3 IP20 AC 12 Juli, 2024 8.3 MB .dxf
Maßzeichnung MCAD FC A3 IP20 AC 12 Juli, 2024 3.4 MB .jpg
Maßzeichnung MCAD FC A3 IP20 AC 12 Juli, 2024 9.4 MB .stp
Maßzeichnung MCAD FC A3 IP20 AC 12 Juli, 2024 2.1 MB .pdf
Maßzeichnung MCAD FC A3 IP20 B 12 Juli, 2024 9.9 MB .stp
Maßzeichnung MCAD FC A3 IP20 B 12 Juli, 2024 1.7 MB .pdf
Maßzeichnung MCAD FC A3 IP20 B 12 Juli, 2024 2.2 MB .jpg
Maßzeichnung MCAD FC A3 IP20 B 12 Juli, 2024 3.6 MB .dxf
Maßzeichnung MCAD FC A3 IP20 C 12 Juli, 2024 6.5 MB .dxf
Maßzeichnung MCAD FC A3 IP20 C 12 Juli, 2024 3.2 MB .jpg
Maßzeichnung MCAD FC A3 IP20 C 12 Juli, 2024 2.0 MB .pdf
Maßzeichnung MCAD FC A3 IP20 C 12 Juli, 2024 9.1 MB .stp
Maßzeichnung MCAD FC A3 IP21 12 Juli, 2024 2.8 MB .dxf
Maßzeichnung MCAD FC A3 IP21 12 Juli, 2024 1.6 MB .pdf
Maßzeichnung MCAD FC A3 IP21 B 12 Juli, 2024 13.8 MB .stp
Maßzeichnung MCAD FC A3 IP21 B 12 Juli, 2024 3.2 MB .dxf
Maßzeichnung MCAD FC A3 IP21 B 12 Juli, 2024 3.0 MB .jpg
Maßzeichnung MCAD FC A3 IP21 B 12 Juli, 2024 1.7 MB .pdf
Maßzeichnung MCAD FC A5 IP55 66 09 Juli, 2024 1.0 MB .pdf
Maßzeichnung MCAD FC A5 IP55 66 09 Juli, 2024 10.2 MB .dxf
Maßzeichnung MCAD FC A5 IP55 66 09 Juli, 2024 27.6 MB .stp
Maßzeichnung MCAD FC A5 IP55 66 w switch 09 Juli, 2024 1.1 MB .pdf
Maßzeichnung MCAD FC A5 IP55 66 w switch 09 Juli, 2024 55.7 MB .stp
Maßzeichnung MCAD FC A5 IP55 66 w switch 09 Juli, 2024 11.4 MB .dxf
Maßzeichnung MCAD FC B1 IP21 09 Juli, 2024 4.4 MB .dxf
Maßzeichnung MCAD FC B1 IP21 09 Juli, 2024 2.2 MB .jpg
Maßzeichnung MCAD FC B1 IP21 09 Juli, 2024 18.6 MB .stp
Maßzeichnung MCAD FC B1 IP21 09 Juli, 2024 2.1 MB .pdf
Maßzeichnung MCAD FC B1 IP21 WITH DISCONNECTOR 09 Juli, 2024 20.0 MB .stp
Maßzeichnung MCAD FC B1 IP21 WITH DISCONNECTOR 09 Juli, 2024 2.3 MB .jpg
Maßzeichnung MCAD FC B1 IP21 WITH DISCONNECTOR 09 Juli, 2024 2.2 MB .pdf
Maßzeichnung MCAD FC B1 IP21 WITH DISCONNECTOR 09 Juli, 2024 4.5 MB .dxf
Maßzeichnung MCAD FC B1 IP66 WITH DISCONNECTOR 09 Juli, 2024 2.3 MB .pdf
Maßzeichnung MCAD FC B1 IP66 WITH DISCONNECTOR 09 Juli, 2024 20.6 MB .stp
Maßzeichnung MCAD FC B1 IP66 WITH DISCONNECTOR 09 Juli, 2024 4.8 MB .dxf
Maßzeichnung MCAD FC B1 IP66 WITH DISCONNECTOR 09 Juli, 2024 2.3 MB .jpg
Maßzeichnung MCAD FC B2 IP21 WITH DISCONNECTOR 09 Juli, 2024 2.3 MB .pdf
Maßzeichnung MCAD FC B2 IP21 WITH DISCONNECTOR 09 Juli, 2024 19.4 MB .stp
Maßzeichnung MCAD FC B2 IP21 WITH DISCONNECTOR 09 Juli, 2024 5.0 MB .dxf
Maßzeichnung MCAD FC B2 IP21 WITH DISCONNECTOR 09 Juli, 2024 2.4 MB .jpg
Maßzeichnung MCAD FC B4 IP20 OPTION 09 Juli, 2024 6.3 MB .dxf
Maßzeichnung MCAD FC B4 IP20 OPTION 09 Juli, 2024 2.0 MB .pdf
Maßzeichnung MCAD FC B4 IP20 OPTION 09 Juli, 2024 2.4 MB .jpg
Maßzeichnung MCAD FC B4 IP20 OPTION 09 Juli, 2024 10.8 MB .stp
Maßzeichnung MCAD FC B4 IP21 09 Juli, 2024 12.7 MB .stp
Maßzeichnung MCAD FC B4 IP21 09 Juli, 2024 2.0 MB .pdf
Maßzeichnung MCAD FC B4 IP21 09 Juli, 2024 8.4 MB .dxf
Maßzeichnung MCAD FC B4 IP21 09 Juli, 2024 2.1 MB .jpg
Maßzeichnung MCAD FC C2 IP21 09 Juli, 2024 6.3 MB .pdf
Maßzeichnung MCAD FC C2 IP21 09 Juli, 2024 21.4 MB .stp
Maßzeichnung MCAD FC C2 IP21 09 Juli, 2024 1.8 MB .jpg
Maßzeichnung MCAD FC C2 IP21 09 Juli, 2024 22.4 MB .dxf
Maßzeichnung MCAD FC C2 IP21 09 Juli, 2024 1.8 MB .jpg
Maßzeichnung MCAD FC C3 IP20 09 Juli, 2024 14.0 MB .dxf
Maßzeichnung MCAD FC C3 IP20 09 Juli, 2024 2.6 MB .jpg
Maßzeichnung MCAD FC C3 IP20 09 Juli, 2024 14.5 MB .stp
Maßzeichnung MCAD FC C3 IP20 09 Juli, 2024 2.7 MB .pdf
Maßzeichnung MCAD FC C3 IP20 OPTION 09 Juli, 2024 2.9 MB .pdf
Maßzeichnung MCAD FC C3 IP20 OPTION 09 Juli, 2024 2.7 MB .jpg
Maßzeichnung MCAD FC C3 IP20 OPTION 09 Juli, 2024 13.8 MB .stp
Maßzeichnung MCAD FC C3 IP20 OPTION 09 Juli, 2024 15.4 MB .dxf
Maßzeichnung MCAD FC C3 IP21 09 Juli, 2024 2.3 MB .jpg
Maßzeichnung MCAD FC C3 IP21 09 Juli, 2024 2.2 MB .pdf
Maßzeichnung MCAD FC C3 IP21 09 Juli, 2024 19.8 MB .stp
Maßzeichnung MCAD FC C3 IP21 09 Juli, 2024 11.6 MB .dxf
Maßzeichnung MCAD FC C4 IP20 09 Juli, 2024 3.2 MB .pdf
Maßzeichnung MCAD FC C4 IP20 09 Juli, 2024 12.7 MB .stp
Maßzeichnung MCAD FC C4 IP20 09 Juli, 2024 3.0 MB .jpg
Maßzeichnung MCAD FC C4 IP20 09 Juli, 2024 18.2 MB .dxf
Maßzeichnung MCAD FC C4 IP20 OPTION 09 Juli, 2024 13.1 MB .stp
Maßzeichnung MCAD FC C4 IP20 OPTION 09 Juli, 2024 19.6 MB .dxf
Maßzeichnung MCAD FC C4 IP20 OPTION 09 Juli, 2024 3.3 MB .pdf
Maßzeichnung MCAD FC C4 IP20 OPTION 09 Juli, 2024 3.0 MB .jpg
Maßzeichnung MCAD FC C4 IP21 09 Juli, 2024 16.3 MB .stp
Maßzeichnung MCAD FC C4 IP21 09 Juli, 2024 2.3 MB .pdf
Maßzeichnung MCAD FC C4 IP21 09 Juli, 2024 11.9 MB .dxf
Maßzeichnung MCAD FC C4 IP21 09 Juli, 2024 2.9 MB .jpg
Maßzeichnung MCAD FC D1h 177r0374 09 Juli, 2024 1.7 MB .dxf
Maßzeichnung MCAD FC D1h 177r0374 08 Juli, 2024 584.3 KB .pdf
Maßzeichnung MCAD FC D1h 177r0374 09 Juli, 2024 1.6 MB .dxf
Maßzeichnung MCAD FC D1h 177r0374 09 Juli, 2024 161.5 KB .dxf
Maßzeichnung MCAD FC D1n 08 Juli, 2024 3.5 MB .jpg
Maßzeichnung MCAD FC D1n 08 Juli, 2024 5.0 MB .jpg
Maßzeichnung MCAD FC D1n 08 Juli, 2024 2.0 MB .pdf
Maßzeichnung MCAD FC D1n 08 Juli, 2024 3.5 MB .jpg
Maßzeichnung MCAD FC D1n 08 Juli, 2024 6.6 MB .jpg
Maßzeichnung MCAD FC D1n 08 Juli, 2024 11.4 MB .pdf
Maßzeichnung MCAD FC D1n 08 Juli, 2024 58.0 MB .dxf
Maßzeichnung MCAD FC D2h 177r0375 09 Juli, 2024 2.0 MB .dxf
Maßzeichnung MCAD FC D2h 177r0375 08 Juli, 2024 711.6 KB .pdf
Maßzeichnung MCAD FC D2h 177r0375 09 Juli, 2024 2.2 MB .dxf
Maßzeichnung MCAD FC D2h 177r0375 09 Juli, 2024 183.3 KB .dxf
Maßzeichnung MCAD FC D2n 08 Juli, 2024 12.6 MB .pdf
Maßzeichnung MCAD FC D2n 08 Juli, 2024 28.9 MB .dxf
Maßzeichnung MCAD FC D2n 08 Juli, 2024 3.4 MB .jpg
Maßzeichnung MCAD FC D2n 08 Juli, 2024 4.0 MB .jpg
Maßzeichnung MCAD FC D2n 08 Juli, 2024 110.9 MB .stp
Maßzeichnung MCAD FC D2n 08 Juli, 2024 3.5 MB .jpg
Maßzeichnung MCAD FC D2n 08 Juli, 2024 1.2 MB .pdf
Maßzeichnung MCAD FC D2n 08 Juli, 2024 4.6 MB .jpg
Maßzeichnung MCAD FC D3h 177r0339 09 Juli, 2024 1.1 MB .pdf
Maßzeichnung MCAD FC D3h 177r0339 09 Juli, 2024 1.2 MB .dxf
Maßzeichnung MCAD FC D3h 177r0339 09 Juli, 2024 2.5 MB .dxf
Maßzeichnung MCAD FC D3h 177r0339 09 Juli, 2024 2.1 MB .dxf
Maßzeichnung MCAD FC D3h 177r0339 09 Juli, 2024 30.2 MB .stp
Maßzeichnung MCAD FC D3h 177r0339 09 Juli, 2024 162.1 KB .dxf
Maßzeichnung MCAD FC D4h 177r0340 09 Juli, 2024 181.9 KB .dxf
Maßzeichnung MCAD FC D4h 177r0340 09 Juli, 2024 3.9 MB .dxf
Maßzeichnung MCAD FC D4h 177r0340 09 Juli, 2024 1.8 MB .dxf
Maßzeichnung MCAD FC D4h 177r0340 09 Juli, 2024 3.0 MB .dxf
Maßzeichnung MCAD FC D4h 177r0340 09 Juli, 2024 1.4 MB .pdf
Maßzeichnung MCAD FC D4h 177r0340 09 Juli, 2024 38.1 MB .stp
Maßzeichnung MCAD FC D5h 177r0490 09 Juli, 2024 48.5 MB .stp
Maßzeichnung MCAD FC D5h 177r0490 09 Juli, 2024 2.3 MB .dxf
Maßzeichnung MCAD FC D5h 177r0490 09 Juli, 2024 2.1 MB .dxf
Maßzeichnung MCAD FC D5h 177r0490 09 Juli, 2024 1.4 MB .pdf
Maßzeichnung MCAD FC D5h 177r0490 09 Juli, 2024 191.2 KB .dxf
Maßzeichnung MCAD FC D5h 177r0490 09 Juli, 2024 2.5 MB .dxf
Maßzeichnung MCAD FC D5h 177r0490 09 Juli, 2024 2.5 MB .dxf
Maßzeichnung MCAD FC D6h 177r0491 09 Juli, 2024 41.8 MB .stp
Maßzeichnung MCAD FC D6h 177r0491 09 Juli, 2024 1.1 MB .pdf
Maßzeichnung MCAD FC D6h 177r0491 09 Juli, 2024 2.2 MB .dxf
Maßzeichnung MCAD FC D6h 177r0491 09 Juli, 2024 1.8 MB .dxf
Maßzeichnung MCAD FC D6h 177r0491 09 Juli, 2024 42.4 MB .stp
Maßzeichnung MCAD FC D6h 177r0491 09 Juli, 2024 42.3 MB .stp
Maßzeichnung MCAD FC D6h 177r0491 09 Juli, 2024 186.1 KB .dxf
Maßzeichnung MCAD FC D6h 177r0491 09 Juli, 2024 1.7 MB .dxf
Maßzeichnung MCAD FC D6h 177r0491 09 Juli, 2024 2.8 MB .dxf
Maßzeichnung MCAD FC D7h 177r0492 09 Juli, 2024 3.3 MB .dxf
Maßzeichnung MCAD FC D7h 177r0492 09 Juli, 2024 6.3 MB .dxf
Maßzeichnung MCAD FC D7h 177r0492 09 Juli, 2024 2.5 MB .dxf
Maßzeichnung MCAD FC D7h 177r0492 09 Juli, 2024 40.7 MB .stp
Maßzeichnung MCAD FC D7h 177r0492 09 Juli, 2024 2.8 MB .pdf
Maßzeichnung MCAD FC D7h 177r0492 09 Juli, 2024 2.8 MB .dxf
Maßzeichnung MCAD FC D7h 177r0492 09 Juli, 2024 3.3 MB .dxf
Maßzeichnung MCAD FC D7h 177r0492 09 Juli, 2024 208.7 KB .dxf
Maßzeichnung MCAD FC D8h 177r0493 09 Juli, 2024 2.5 MB .pdf
Maßzeichnung MCAD FC D8h 177r0493 09 Juli, 2024 2.8 MB .dxf
Maßzeichnung MCAD FC D8h 177r0493 09 Juli, 2024 1.4 MB .dxf
Maßzeichnung MCAD FC D8h 177r0493 09 Juli, 2024 166.7 KB .dxf
Maßzeichnung MCAD FC D8h 177r0493 09 Juli, 2024 44.7 MB .stp
Maßzeichnung MCAD FC D8h 177r0493 09 Juli, 2024 46.5 MB .stp
Maßzeichnung MCAD FC D8h 177r0493 09 Juli, 2024 44.8 MB .stp
Maßzeichnung MCAD FC D8h 177r0493 09 Juli, 2024 6.0 MB .dxf
Maßzeichnung MCAD FC D8h 177r0493 09 Juli, 2024 2.7 MB .dxf
Maßzeichnung MCAD FC D8h 177r0493 09 Juli, 2024 3.1 MB .dxf
Maßzeichnung MCAD FC E1h IP54 09 Juli, 2024 613.3 KB .pdf
Maßzeichnung MCAD FC E1h IP54 09 Juli, 2024 2.2 MB .dxf
Maßzeichnung MCAD FC E1h IP54 09 Juli, 2024 47.1 MB .stp
Maßzeichnung MCAD FC E1h IP54 09 Juli, 2024 2.4 MB .dxf
Maßzeichnung MCAD FC E2h IP54 09 Juli, 2024 628.2 KB .pdf
Maßzeichnung MCAD FC E2h IP54 09 Juli, 2024 2.3 MB .dxf
Maßzeichnung MCAD FC E2h IP54 09 Juli, 2024 47.6 MB .stp
Maßzeichnung MCAD FC E2h IP54 09 Juli, 2024 2.4 MB .dxf
Maßzeichnung MCAD FC E3h IP20 09 Juli, 2024 700.1 KB .pdf
Maßzeichnung MCAD FC E3h IP20 09 Juli, 2024 30.0 MB .stp
Maßzeichnung MCAD FC E3h IP20 09 Juli, 2024 1.3 MB .dxf
Maßzeichnung MCAD FC E3h IP20 09 Juli, 2024 1.9 MB .dxf
Maßzeichnung MCAD FC E3h IP20 09 Juli, 2024 1.5 MB .dxf
Maßzeichnung MCAD FC E3h with Loadshare-Regen 29 Aug., 2024 1.8 MB .stp
Maßzeichnung MCAD FC E4h IP20 09 Juli, 2024 31.9 MB .stp
Maßzeichnung MCAD FC E4h IP20 09 Juli, 2024 741.9 KB .pdf
Maßzeichnung MCAD FC E4h IP20 09 Juli, 2024 1.7 MB .dxf
Maßzeichnung MCAD FC E4h IP20 09 Juli, 2024 1.4 MB .dxf
Maßzeichnung MCAD FC E4h IP20 09 Juli, 2024 2.3 MB .dxf
Maßzeichnung MCAD FC E4h with Loadshare-Regen 29 Aug., 2024 30.4 MB .stp
Maßzeichnung MCAD FC E9 08 Juli, 2024 8.3 MB .pdf
Maßzeichnung MCAD FC E9 08 Juli, 2024 53.9 MB .dxf
Maßzeichnung MCAD FC E9 08 Juli, 2024 5.8 MB .jpg
Maßzeichnung MCAD FC E9 08 Juli, 2024 30.7 MB .stp
Maßzeichnung MCAD FC E9 08 Juli, 2024 53.2 MB .dxf
Maßzeichnung MCAD FC E9 08 Juli, 2024 53.2 MB .dxf
Maßzeichnung MCAD FC E9 08 Juli, 2024 1.1 MB .pdf
Maßzeichnung MCAD FC E9 08 Juli, 2024 6.7 MB .jpg
Maßzeichnung MCAD FC E9 08 Juli, 2024 5.9 MB .jpg
Maßzeichnung MCAD FC E9 08 Juli, 2024 53.9 MB .dxf
Maßzeichnung MCAD FC E9 08 Juli, 2024 9.1 MB .jpg
Maßzeichnung MCAD FC F1 F2 F3 F4 F18 Back in out Kit 09 Juli, 2024 4.4 MB .pdf
Maßzeichnung MCAD FC F1 F2 F3 F4 F18 Back in out Kit 09 Juli, 2024 22.0 MB .dxf
Maßzeichnung MCAD FC F1 F2 F3 F4 IP54 Mounting 09 Juli, 2024 5.1 MB .pdf
Maßzeichnung MCAD FC F1 F2 F3 F4 IP54 Mounting 09 Juli, 2024 28.2 MB .dxf
Maßzeichnung MCAD FC F1 F2 F3 F4 IP54 Side Entry Kit 09 Juli, 2024 343.3 KB .pdf
Maßzeichnung MCAD FC F1 F2 F3 F4 IP54 Side Entry Kit 09 Juli, 2024 1.5 MB .dxf
Maßzeichnung MCAD FC F1 F2 IP54 Input Terminals 09 Juli, 2024 16.1 MB .dxf
Maßzeichnung MCAD FC F1 F2 IP54 Input Terminals 09 Juli, 2024 3.0 MB .pdf
Maßzeichnung MCAD FC F1 F3 F10 F11 F18 Output Term 09 Juli, 2024 3.9 MB .pdf
Maßzeichnung MCAD FC F1 F3 F10 F11 F18 Output Term 09 Juli, 2024 19.1 MB .dxf
Maßzeichnung MCAD FC F1 IP54 14 Juli, 2024 43.4 MB .stp
Maßzeichnung MCAD FC F10 F11 Back in out Cooling Kit 09 Juli, 2024 12.0 MB .dxf
Maßzeichnung MCAD FC F10 F11 Back in out Cooling Kit 09 Juli, 2024 2.2 MB .pdf
Maßzeichnung MCAD FC F12 F13 Back in out Cooling Kit 09 Juli, 2024 2.3 MB .pdf
Maßzeichnung MCAD FC F12 F13 Back in out Cooling Kit 09 Juli, 2024 12.7 MB .dxf
Maßzeichnung MCAD FC F18 08 Juli, 2024 28.4 MB .dxf
Maßzeichnung MCAD FC F18 08 Juli, 2024 28.6 MB .dxf
Maßzeichnung MCAD FC F18 08 Juli, 2024 28.4 MB .dxf
Maßzeichnung MCAD FC F18 08 Juli, 2024 4.0 MB .pdf
Maßzeichnung MCAD FC F18 08 Juli, 2024 4.3 MB .jpg
Maßzeichnung MCAD FC F18 08 Juli, 2024 28.3 MB .dxf
Maßzeichnung MCAD FC F18 08 Juli, 2024 4.5 MB .jpg
Maßzeichnung MCAD FC F18 08 Juli, 2024 6.5 MB .jpg
Maßzeichnung MCAD FC F18 08 Juli, 2024 4.6 MB .jpg
Maßzeichnung MCAD FC F18 08 Juli, 2024 28.5 MB .dxf
Maßzeichnung MCAD FC F18 08 Juli, 2024 5.2 MB .pdf
Maßzeichnung MCAD FC F18 IP54 Mounting 09 Juli, 2024 4.0 MB .pdf
Maßzeichnung MCAD FC F18 IP54 Mounting 09 Juli, 2024 28.4 MB .dxf
Maßzeichnung MCAD FC F18 IP54 Mounting 09 Juli, 2024 28.6 MB .dxf
Maßzeichnung MCAD FC F18 IP54 Mounting 09 Juli, 2024 28.4 MB .dxf
Maßzeichnung MCAD FC F18 IP54 Mounting 09 Juli, 2024 28.3 MB .dxf
Maßzeichnung MCAD FC F18 IP54 Mounting 09 Juli, 2024 28.5 MB .dxf
Maßzeichnung MCAD FC F2 F4 F12 F13 Output Terminals 09 Juli, 2024 18.6 MB .dxf
Maßzeichnung MCAD FC F2 F4 F12 F13 Output Terminals 09 Juli, 2024 3.6 MB .pdf
Maßzeichnung MCAD FC F2 IP54 14 Juli, 2024 47.8 MB .stp
Maßzeichnung MCAD FC F3 F4 F18 Input Terminals 09 Juli, 2024 1.8 MB .pdf
Maßzeichnung MCAD FC F3 F4 F18 Input Terminals 09 Juli, 2024 11.8 MB .dxf
Maßzeichnung MCAD FC F3 IP54 14 Juli, 2024 54.3 MB .stp
Maßzeichnung MCAD FC F4 IP54 14 Juli, 2024 33.9 MB .stp
Maßzeichnung MCAD FC F8 F9 Back in out Cooling Kit 09 Juli, 2024 1.3 MB .pdf
Maßzeichnung MCAD FC F8 F9 Back in out Cooling Kit 09 Juli, 2024 7.2 MB .dxf
Maßzeichnung MCAD FC F8 F9 F10 F11 F12 F13 Input Term 09 Juli, 2024 13.9 MB .dxf
Maßzeichnung MCAD FC F8 F9 F10 F11 F12 F13 Input Term 09 Juli, 2024 1.5 MB .pdf
Maßzeichnung MCAD FC F8 F9 F10 F11 F12 F13 Mounting 09 Juli, 2024 27.7 MB .dxf
Maßzeichnung MCAD FC F8 F9 F10 F11 F12 F13 Mounting 09 Juli, 2024 1.3 MB .pdf
Schaltplan Wiring Schematic FC 102-202 1.1-90 kW 29 Aug., 2024 64.3 KB .pdf
Schaltplan Wiring Schematic FC 202 Low Harmonic D 13 Juli, 2024 182.7 KB .pdf
Schaltplan Wiring Schematic FC 315-1400 kW 13 Juli, 2024 297.6 KB .pdf

Software

MyDrive® Suite ist die zentrale Software, die Ihnen alle notwendigen Software-Tools bietet – von der Auswahl über die Integration bis hin zur Programmierung und Bedienung des VLT® AQUA Drive FC 202.

Verwandte Anwendungen

Kreiselpumpen und -gebläse, Verdrängergebläse.

Fallstudien

  • if (isSmallPicture) { VLT® AQUA Drive Lösungen von Danfoss sorgen für zuverlässigen Anlagenbetrieb; } else if (isBigColumns) { VLT® AQUA Drive Lösungen von Danfoss sorgen für zuverlässigen Anlagenbetrieb } else { VLT® AQUA Drive Lösungen von Danfoss sorgen für zuverlässigen Anlagenbetrieb }
    Wasserversorgung Trollmühle - sauberes Trinkwasser für 42.000 Menschen

    Wasser – einer der wichtigsten Stoffe für uns Menschen. Beim Zweckverband Wasserversorgung Trollmühle in Windesheim, der rund 42.000 Menschen mit bestem Trinkwasser versorgt, sorgen VLT® Lösungen von Danfoss für einen zuverlässigen Betrieb der Anlagen, die Uran und Härtebildner filtern.

  • if (isSmallPicture) { Affinity Water sparen  300.000 £ an Betriebskosten durch Danfoss Frequenzumrichter; } else if (isBigColumns) { Affinity Water sparen  300.000 £ an Betriebskosten durch Danfoss Frequenzumrichter } else { Affinity Water sparen  300.000 £ an Betriebskosten durch Danfoss Frequenzumrichter }
    Affinity Water spart durch den Einsatz von Danfoss Drives mehr als 300,000 Pfund

    VLT® AQUA Drive, die kürzlich in den Chertsey-Wasseraufbereitungswerken von Affinity Water installiert wurden, werden voraussichtlich  Einsparungen von mehr als 300.000 £ an Betriebskosten erzielen.

  • if (isSmallPicture) { Das Bewässerungssystem der Ferrari-Rennstrecke leistet Außergewöhnliches; } else if (isBigColumns) { Das Bewässerungssystem der Ferrari-Rennstrecke leistet Außergewöhnliches } else { Das Bewässerungssystem der Ferrari-Rennstrecke leistet Außergewöhnliches }
    Das Bewässerungssystem der Ferrari-Rennstrecke leistet Außergewöhnliches

    Die Rennstrecke Enzo & Dino Ferrari International in Imola (Italien) ist weltweit bekannt. Der VLT® AQUA Drive FC 202 mit Schutzart IP66 ermöglicht die schnelle und genaue Regelung des Pumpendrucks für wichtige Aquaplaning-Tests.

  • if (isSmallPicture) { Optimale Bewässerung für Jurex srl; } else if (isBigColumns) { Optimale Bewässerung für Jurex srl } else { Optimale Bewässerung für Jurex srl }
    Optimale Bewässerung für Jurex srl

    Durch den Einsatz von VLT® AQUA Drives zur Steuerung von Bewässerungspumpen können Druck und Durchfluss im System an den aktuellen Bedarf angepasst werden. Dies führt zu erheblichen Energieeinsparungen.

  • if (isSmallPicture) { Marselisborg erzeugt Energieüberschuss; } else if (isBigColumns) { Marselisborg erzeugt Energieüberschuss } else { Marselisborg erzeugt Energieüberschuss }
    Marselisborg erzeugt Energieüberschuss

    Frequenzumrichter an Pumpen, Lüftern und Gebläsen in der Abwasseraufbereitung sorgen für Nettoerzeugung von Strom/Wärme und eine CO2-Verringerung von 35 %.

  • if (isSmallPicture) { Wirkungsgrad von 98 % für TMVW; } else if (isBigColumns) { Wirkungsgrad von 98 % für TMVW } else { Wirkungsgrad von 98 % für TMVW }
    Wirkungsgrad von 98 % für TMVW

    VLT® AQUA Drives verringern Oberschwingungen und realisieren im Wasserwerk einen Wirkungsgrad von 98 %. Das Rückkanalkühlsystem spart Energie.

Kontakt

Für weitere Informationen oder um ein Angebot für diesen Frequenzumrichter zu erhalten, kontaktieren Sie uns bitte.

Neuigkeiten

  • if (isSmallPicture) { Pumpen in einer Wasseraufbereitungsanlage, die Danfoss-Antriebe verwenden; } else if (isBigColumns) { Pumpen in einer Wasseraufbereitungsanlage, die Danfoss-Antriebe verwenden } else { Pumpen in einer Wasseraufbereitungsanlage, die Danfoss-Antriebe verwenden }
    Störungsfreier Betrieb in der Wasseraufbereitung
    Montag, 25. September 2023

    Die Funktion "Notfall-Modus" im VLT® AQUA Drive sorgt für einen störungsfreien Betrieb und maximale Effizienz von Notpumpensystemen.

  • if (isSmallPicture) { Zifferblatt mit der Aufschrift "Beste Lösungen"; } else if (isBigColumns) { Zifferblatt mit der Aufschrift "Beste Lösungen" } else { Zifferblatt mit der Aufschrift "Beste Lösungen" }
    VLT®-Echtzeituhr MCB 117 jetzt für alle VLT®-Antriebe erhältlich
    Donnerstag, 14. September 2023

    Mit der VLT® Real-time Clock MCB 117 steht jetzt Echtzeit-Uhr für alle VLT®-Umrichter. Der Zeitstempel unterstützt eine schnellere Diagnostik im Fehlerfall.

  • if (isSmallPicture) { Danfoss Advanced Active Filter 007 neben einem Datenblatt zum Produkt; } else if (isBigColumns) { Danfoss Advanced Active Filter 007 neben einem Datenblatt zum Produkt } else { Danfoss Advanced Active Filter 007 neben einem Datenblatt zum Produkt }
    Oberschwingungsreduzierung senkt Filterverlustleistung um 60 %
    Dienstag, 17. Januar 2023

    Mit 60 % geringeren Verlusten als vergleichbare Filter senkt der Danfoss Advanced Active Filter AAF 007 Ihre Energiekosten. Nutzen Sie die Vorzüge von Oberschwingungsreduzierung, Leistungsfaktorkorrektur und Asymmetriekompensation in einem Produkt. Dieser Filter lässt sich mit jedem Frequenzumrichter aus dem gesamten Danfoss-Produktportfolio verwenden.
