Danfoss' motorstyrede reguleringsventiler (MCV; Motorised Control Valves) til fjernvarme og -køling, HVAC samt centralvarmeanlæg sikrer stabil og præcis regulering af vand, glykolblandinger og damp. Dermed forbedres temperaturreguleringen og driftssikkerheden, mens systemets energieffektivitet øges. Det munder alt sammen ud i større komfort for slutbrugeren. Udvalget af motorstyrede reguleringsventiler omfatter både almindelige og trykaflastede reguleringsventiler beregnet til at fungere under de mest krævende forhold.

Danfoss tilbyder et omfattende udvalg af reguleringsventiler og aktuatorer til praktisk taget enhver applikation: centrale og decentrale varmeanlæg, systemer til varmt brugsvand, fjernvarme og damp.

For at sikre maksimal alsidighed findes vores reguleringsventiler og aktuatorer i forskellige størrelser, materialer og tilslutningsmuligheder. De tilbyder også en række forskellige funktioner og funktionaliteter, der passer til de specifikke applikationer. Danfoss' produkter har globalt ry for kvalitet og pålidelighed. Vores seneste løsninger findes i forskellige prisniveauer, der passer til de budgetmæssige behov i alle projekter.

Mange års kundeindsigt og produktudvikling inden for fjernvarme-, HVAC- og centralvarmeapplikationer betyder, at vi kan udvikle fejlfri produkter, der imødekommer alle nuværende og fremtidige trends. Vi vil gerne fremhæve følgende:

  • Fremragende reguleringseffektivitet
    MCV-seriens reguleringsydelse er baseret på forskellige egenskaber, inklusive splitkarakteristik til varmtvandsanvendelser med varmevekslere samt lineær og logaritmisk karakteristik. Det betyder, at selv de hårdeste krav til regulering inden for fjernvarme kan overholdes, samtidig med at kunden stadig får leveret varmt vand med det samme. For varmtvandssystemer sikrer den lave kurvehældning af splitkarakteristikken i denne del af vandringen stabil regulering af ventilen i det kritiske område nær lukket position. Samtidig muliggør den stejle del af kurven (stort flow) hurtig og stabil regulering.
  • Veldokumenteret effektivitet i hele levetiden
    Takket være nem udvælgelse, installation, idriftsætning og vedligeholdelse koster Danfoss' motorstyrede reguleringsventiler dig ganske enkelt mindre tid samt færre penge og kræfter.
  • Nem håndtering og installation
    Danfoss' motorstyrede reguleringsventiler (MCV'er) er nemme at håndtere, lette at betjene og lette at forstå. Hurtig tilslutning til aktuator og ventil og mulighed for rotation efter montering. Ekstern LED-visualisering og signalering sparer tid og kræfter under installation og idriftsætning af MCV'er.
  • Større pålidelighed og driftssikkerhed
    Alle nye produkter har indbygget beskyttelse mod overophedning og overbelastning af elmotoren. Det reducerer i betydelig grad risikoen for driftsfejl i enten ventilen eller i systemet som helhed.

Funktioner og fordele

Nem udvælgelse, installation, idriftsætning og vedligeholdelse er lig med lavere tidsforbrug, lavere pris og mindre besvær

Fremragende reguleringseffektivitet, selv i de mest krævende systemer

Større pålidelighed og driftssikkerhed takket være indbygget beskyttelse mod overophedning og overbelastning af elmotoren.

Produktudvalg

Dokumenter

Dokumenter
Type Navn Sprog Valid for Opdateret Download Filtype

Værktøjer og apps

FAQ

AMV og AME er betegnelser, der beskriver, hvordan aktuatoren styres. AMV betyder, at aktuatoren er enten 2-punkts- eller 3-punktsreguleret, AME betyder, at aktuatoren har modulerende styring. Det er en meget vigtig forskel, for de forskellige regulatortyper passer ikke til en hvilken som helst applikation.
Aktuatorer med modulerende styring, AME, er beregnet til præcis regulering af flowet, fordi de også har tilbageføringssignal og kan placere sig meget præcist i overensstemmelse med signalet fra regulatoren. Derudover har AME-aktuatorer (der også sommetider kaldes den elektroniske version af aktuatorer) flere funktioner på DIP-omskiftere og giver kunden langt større fleksibilitet og flere reguleringsvariationer.
AMV-aktuatorer har sædvanligvis som standard ikke noget aktivt retursignal, medmindre der anvendes et indbygget potentiometer, og de er ikke lige så præcise, når det drejer sig om flowregulering, men de er stadigvæk en virkelig god løsning i forhold til kundernes krav og behov.

En passende erstatning kunne i øjeblikket være AME 655- eller AME 55-aktuatorer. Der vil også komme en AME 685-aktuator, der kan anvendes.
Se de tekniske detaljer for AMB 162-/182-aktuatorer: http://products.danfoss.com/productrange/list/heatingsolutions/control-valves/actuators-for-rotary-valves/amb-162-182-/#/

De fleste aktuatorer fungerer ikke på AC- og DC-spænding, fordi de anvender synkronmotorteknologi. Der er i øjeblikket nye BLDC-motorer på vej, og denne teknologi kan fungere på AC- eller DC-aktuatorer takket være den såkaldte serielle tilslutning mellem stator og rotor på elmotoren.
Denne type aktuatorer, for eksempel AME 435 og AME 655/658/659, kan fungere med AC-eller DC-spænding, men kun til 24 V i en og 230 V i en anden version af aktuatoren, ikke begge dele samtidig. Hvis du har DC-spænding i dit system og har en AC-aktuator, anbefaler vi, at du finder en passende erstatning eller installerer en inverter i dit system.
Se de tekniske detaljer for AME 435-aktuatorer: http://products.danfoss.com/productrange/list/heatingsolutions/control-valves/actuators-for-seated-valves/actuators-for-heating-cooling-/actuators-without-safety-function/amve-435/#/

AUX-omskiftere er ekstra omskiftere i aktuatoren, der sender signaler til modtageren (kan være en anden aktuator, en kedel, en pumpe eller en regulator), når det specifikke punkt i aktuatorpositionen passeres, hvilket sædvanligvis er når aktuatorens endepositioner er nået (helt åben eller helt lukket).

Sikkerhedsfunktionen er en aktuatorfunktion, der er obligatorisk i henhold til loven eller kundekrav, der lukker eller åbner ventilen i tilfælde af strømsvigt. Det sker ofte, at der opstår strømsvigt, og i så fald styres ventilen ikke længere. Det kan resultere i katastrofale konsekvenser for applikationen/branchen, og vigtigst af alt; for sikkerheden for alle, der befinder sig i nærheden af ventilen, da der kan være over 130 °C varmt tryksat vand i systemet.
Ved hjælp af sikkerhedsfunktionen kan du åbne eller lukke ventilen automatisk (ved hjælp af fjederen inde i aktuatoren), hver eneste gang der opstår strømsvigt. SD betyder "spring down" (fjeder ned), og det vil bevæge aktuatoren til den laveste endeposition. SU betyder "spring up" (fjeder op), og det vil bevæge aktuatoren til den højeste endeposition. Du finder begge versioner i Danfoss' portefølje.
Se udvalget af aktuatorer: http://products.danfoss.com/productrange/heatingsolutions/control-valves/actuators-for-seated-valves/#/

Svaret er JA. Aktuatorer har normalt lineær karakteristik, men på de nye AME-aktuatorer, som for eksempel AME 435 og AME 655/658/659, kan du skifte karakteristik på aktuatoren ved hjælp af DIP-omskifterindstillinger. Se databladene for at få flere oplysninger.

På alle AME-aktuatorer kan du vælge enten spændingsindgangssignal fra regulatoren (U) eller strømsignal fra regulatoren (I) på en DIP-omskifter. Der er også mulighed for at vælge, at aktuatoren enten skal arbejde fra 0(2)-10V-signalet eller fra 0(4)-20mA-signalet fra regulatoren.

Hastigheden for de aktuatorer, der benytter synkronmotorer, er fastlagt på en frekvens, der anvendes i 230 V AC-forsyningsspændingen. Du kan øge hastigheden for aktuatoren, hvis du bruger en 60 HZ-forsyningsspænding. Men denne løsning anbefales ikke, da du så ikke vil kunne vide, hvor meget hurtigere aktuatoren rent faktisk bevæger sig.
Vi anbefaler, at du vælger Danfoss' AME-aktuatorer med BLDC-motorteknologi, da de har mulighed for hastighedsvalg på DIP-omskifter. For eksempel kan AME 655/658/659-aktuatorer bevæge sig med enten 2 s/mm eller 6 s/mm, afhængigt af indstillingen på DIP-omskifteren. Kontakt vores salgsorganisation for at få oplyst, hvilke aktuatorer, der har valgbar hastighed.

Det sker ofte, at aktuatoren har større vandring end ventilen. Danfoss' aktuatorer har en selvidriftsættende protokol, hvor de automatisk finder endepositionerne for den ventil, de er monteret på. Aktuatoren husker selv de pågældende positioner og tilpasser sin vandring til ventilen. På den måde kan der spares masser af tid og besvær under installering/idriftsætning af aktuatoren på ventilen.

Ja, det er nødvendigt med en adapter til denne kombination på grund af et andet design af ventilhalsen på DN 65-80-serien. Den adapter, der skal bruges for at aktuatoren kan monteres på ventilen, er 065Z0312.

Casestudier

  • if (isSmallPicture) { Nye Danfoss Icon™ rumtermostater og en app gjorde forskellen i designersommerhuset; } else if (isBigColumns) { Nye Danfoss Icon™ rumtermostater og en app gjorde forskellen i designersommerhuset } else { Nye Danfoss Icon™ rumtermostater og en app gjorde forskellen i designersommerhuset }
    Nye rumtermostater og en app gjorde forskellen i designersommerhuset

    Da ægteparret Jørgen og Anna faldt for de smarte rumtermostater i Danfoss Icon™ gulvvarmesystemet, fik en installatør hurtigt skiftet hele elektronikken. Nu kan ejerne af det smukke designer-sommerhus nyde udsigten både indendørs og udendørs.

  • if (isSmallPicture) { Familien Noer fik styr på gulvvarmen med nyt Danfoss Icon™og tilføjet en app; } else if (isBigColumns) { Familien Noer fik styr på gulvvarmen med nyt Danfoss Icon™og tilføjet en app } else { Familien Noer fik styr på gulvvarmen med nyt Danfoss Icon™og tilføjet en app }
    Familien Noer fik styr på gulvvarmen med nyt Danfoss Icon™og tilføjet en app

    Efter et par år med ineffektiv gulvvarmefordeling i et ellers nybygget hus, fik Familien Noer styr på gulvvarmen med nyt Danfoss Icon™. Som et ekstra plus fik familiefaderen sin højt ønskede app-styring.

  • if (isSmallPicture) {  VLT® frekvensomformere reducerer Arlas energiforbrug; } else if (isBigColumns) {  VLT® frekvensomformere reducerer Arlas energiforbrug } else {  VLT® frekvensomformere reducerer Arlas energiforbrug }
    VLT® frekvensomformere reducerer Arlas energiforbrug

    På Arla Foods Ingredients laktosefabrik i Videbæk har fabrikken opnået en energibesparelse på 5-15 % takket være VLT® frekvensomformere, som kontrollerer hver eneste pumpe- og ventilationsmotor.

  • if (isSmallPicture) { Klimavenligt hotel har lavere elforbrug end andre hoteller; } else if (isBigColumns) { Klimavenligt hotel har lavere elforbrug end andre hoteller } else { Klimavenligt hotel har lavere elforbrug end andre hoteller }

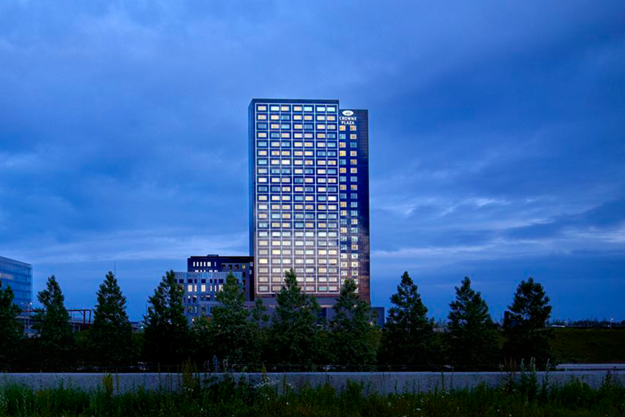

    Klimavenligt hotel har lavere elforbrug end andre hoteller

    Crowne Plaza Copenhagen Towers i København er designet med fokus på bæredygtighed og har opnået 77 % lavere elforbrug i 2015, sammenlignet med andre hoteller, der anvender traditionel energiteknologi.

  • if (isSmallPicture) { VLT® 5 leverer pålidelighed i mere end 40 år  ; } else if (isBigColumns) { VLT® 5 leverer pålidelighed i mere end 40 år  } else { VLT® 5 leverer pålidelighed i mere end 40 år  }

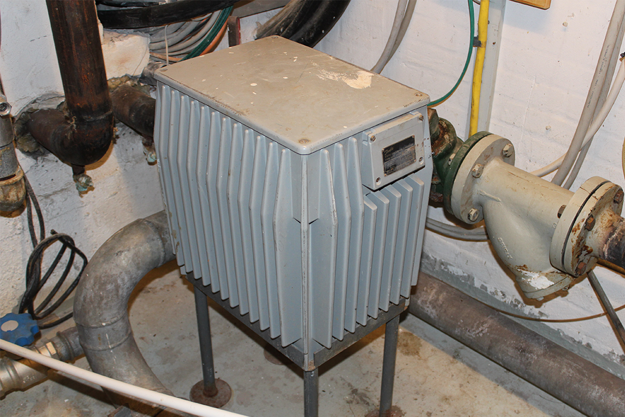

    VLT® 5 leverer pålidelighed i mere end 40 år

    I mere end 40 år har en VLT® 5 været i konstant drift og sikret pålidelig, hygiejnisk ventilation og et godt arbejdsklima for medarbejderne i et industrielt køkken i Tønder Kommune.

  • if (isSmallPicture) { Energieffektiv køling på Aarhus Universitetshospital; } else if (isBigColumns) { Energieffektiv køling på Aarhus Universitetshospital } else { Energieffektiv køling på Aarhus Universitetshospital }

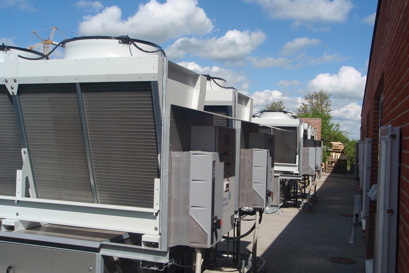

    Energieffektiv køling på Aarhus Universitetshospital
