Automatiske ASV-indreguleringsventiler

Product store

Automatiske ASV-indreguleringsventiler fra Danfoss udgør en enkel, driftssikker og omkostningseffektiv metode til at sikre hydronisk balance i 2-rørs varme- eller kølesystemer. De løser det tekniske problem med trykudsving: Den grundlæggende årsag til systemubalancer og problemer såsom ujævn varmefordeling, støj og højt energiforbrug. ASV består af to komponenter: En returrørsmonteret differenstrykregulator, ASV-P eller ASV-PV, og flowrørmonteret partnerventil, ASV-BD, ASV-I eller ASV-M. En impulsledning forbinder begge ventiler, så differenstrykket over stigrøret kan reguleres. I kombination med RA-N- eller RA-UN-forindstillingsventiler fra Danfoss på radiatorerne opnås et perfekt indreguleret system, både ved fuld og delvis belastning.

Fjerde generation af ASV-PV indeholder mange unikke produktmæssige innovationer. Produktet er konstrueret på grundlag af krav og behov fra installatører, konstruktører og konsulenter, med fokus på tidsbesparelse under installation og idriftsætning af systemet.

Funktioner og fordele

Synlig indstillingsskala

Nem justering af differenstrykindstillingen; det er ikke nødvendigt med specialudstyr. Den klart synlige indstillingsskala gør det nemt at afgøre, om indstillingsværdien er justeret korrekt. Indstillingsringen kan låses for at forhindre uautoriseret indstilling.

Lille indbygningshøjde

Installationsdimensionerne er reduceret for at opnå fleksibel og nem installation.

Hurtigere og bedre skylning

Opnå større systemdriftssikkerhed ved hjælp af skylning og fjernelse af rester, inden systemet sættes i drift. For at skylle og fylde et system hurtigere kan ASV-PV-ventilen låses midlertidigt i åben position ved hjælp af et skylleringstilbehør.

Integreret membran

Ventilhuset og trykmembranen er samlet til én komponent. Denne konstruktion sikrer optimal ydeevne ved lavt flow og perfekt differenstrykfølsomhed for hver enkelt DN-størrelse ventil.

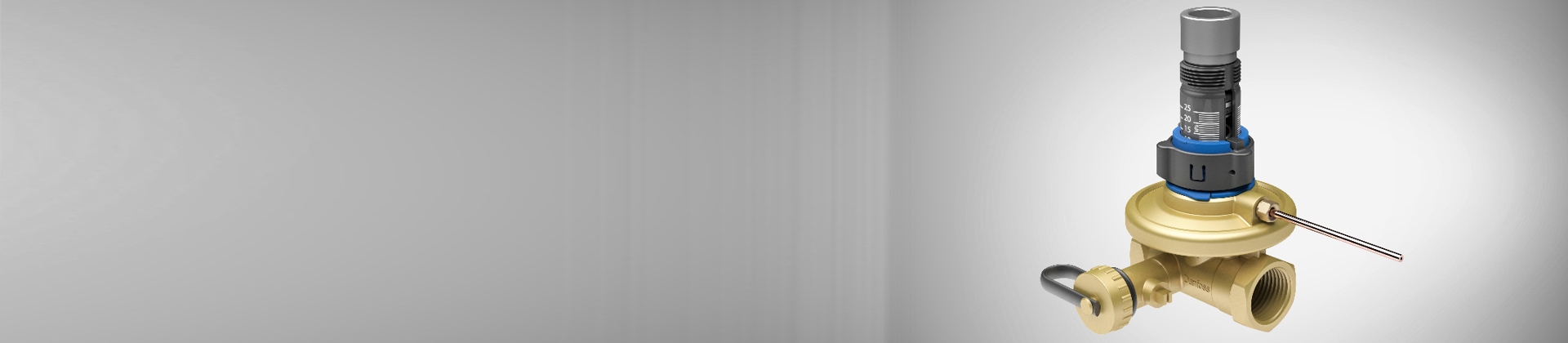

Egenskaber og funktioner for Danfoss ASV-PV

En serie på fem videoer, der beskriver udfordringer, grundlæggende årsager og løsninger på hydronisk indregulering af 2-rørs varmeanlæg i flerfamilieejendomme.

Dokumenter

Dokumenter
Type	Navn	Sprog	Valid for	Opdateret	Download	Filtype
Brochure	ASV automatic balancing valves Drive energy efficiency and increase customer satisfaction	engelsk	Multiple	27 maj, 2016	333.6 KB	.pdf
Brochure	ASV automatic balancing valves Smart heating optimization increases your building's lifetime value	engelsk	Multiple	27 maj, 2016	706.1 KB	.pdf
Brochure	Energy saving solutions for renovation of heating and cooling systems	engelsk	Multiple	10 sep., 2014	5.9 MB	.pdf
Applikationsvejledning	HVAC Application guide	engelsk	Multiple	26 okt., 2020	19.4 MB	.pdf
Brochure	Hydronic Balancing & Control product overview	engelsk	Storbritannien	11 nov., 2014	7.1 MB	.pdf
Brochure	Hydronic Balancing & Control product overview	engelsk	Multiple	12 dec., 2016	1.1 MB	.pdf
Brochure	Optimal 2 tool	engelsk	Multiple	17 nov., 2016	2.5 MB	.pdf
Brochure	Optimal 2 værktøj	dansk	Multiple	06 apr., 2016	2.5 MB	.pdf
Brochure	Two-pipe solutions: upgrade your two-pipe system with our Renovation+ Solution	engelsk	Multiple	27 maj, 2016	1.2 MB	.pdf

Tilbudstekster

ASV-PV (4. gen.) – differenstrykregulator/automatisk indreguleringsventil DN 15-50

Forgrening skal indreguleres med en differenstrykregulator for dynamisk hydraulisk balance, med følgende karakteristika:

Ventil skal holde differenstrykket stabilt i hele forgreningen med membrandrevet regulator
Ventil skal have variabel differenstrykindstilling
Minimum påkrævet differenstryk over ventilen må ikke være højere end 10 kPa, uafhængigt af differenstryksindstilling
Ventil skal have metal til metal-forsegling (ventilkegle og -sæde) for at sikre optimal differenstrykreguleringseffektivitet ved lavt flow
Differenstrykindstilling skal være lineær via visuel skala og uden værktøj, låsefunktion skal være integreret for at forhindre uautoriseret ændring af indstillingsværdien
Indstillingsområdet skal kunne justeres ved hjælp af fjederudskiftning. Fjederen skal kunne udskiftes under tryk
Ventilen skal levere et differenstrykindstillingsområde, der passer til applikationen, for at sikre optimal systemeffektivitet (såsom 5-25 kPa-indstillingsområde til radiatorbaserede systemer)
Ventilkapacitet pr. ventilstørrelse skal dække flowområde i henhold til VDI 2073-standarder (med vandhastighed på op til 0,8 m/s)
Ventil skal have afspærringsfunktion, der er adskilt fra indstillingsmekanismen. Afspærringsservicefunktion skal kunne udføres manuelt/uden værktøj
Tømningsfunktion skal være integreret i ventil
Ventiler skal have integreret gennemskylningsservicefunktion Gennemskylning kan udføres med gennemskylningstilbehør
Ventil skal leveres med impulsledning. Indvendig diameter af impulsledning må ikke være større end 1,2 mm for at sikre optimal systemeffektivitet
Ventil skal leveres med termiske isoleringshætter, op til 120 °C
Ventil skal leveres i pålidelig emballage med henblik på sikker transport og håndtering

Produktkarakteristika:

Trykklasse: PN 16
Temperaturinterval: 0 til +120 °C
Tilslutningsstørrelse: DN 15-50
Tilslutningstype: Indvendigt gevind ISO 7/1 (DN 15-50), udvendigt gevind ISO 228/1 (DN 15-50)
∆p-indstillingsområde: 5-25 kPa, 20-60 kPa
Maks. differenstryk over ventil: 1,5 bar
Installation: Differenstrykregulator skal monteres på returrør med tilslutning via impulsledning til forsyningsrør.

ASV-PV (3. gen.) – differenstrykregulator/automatisk indreguleringsventil

Forgrening skal indreguleres med en differenstrykregulator for dynamisk hydraulisk balance, med følgende karakteristika:

Ventil skal holde differenstrykket stabilt i hele forgreningen med membrandrevet regulator
Ventil skal have variabel differenstryksindstilling. Indstillingen skal være skjult eller låsbar for at forhindre uautoriserede ændringer
Indstillingsnøjagtigheden skal være inden for ±10 % af indstillet differenstryk, kontrolleret af uafhængig akkrediteret tredjepart
Minimum påkrævet differenstryk over ventilen må ikke være højere end 10 kPa, uafhængigt af differenstryksindstilling
Ventil skal have metal til metal-forsegling (ventilkegle og -sæde) for at sikre optimal differenstrykreguleringseffektivitet ved lavt flow
Differenstrykindstillingen skal være lineær i hele indstillingsområdet (1 omgang 1 kPa, eller 1 omgang 2 kPa, afhængigt af dimension)
Indstillingsområdet skal kunne justeres ved hjælp af fjederudskiftning i dimensionerne DN 15-40. Fjederen skal kunne udskiftes under tryk
Ventilen skal have et differenstryksindstillingsområde, der passer til applikationen, for at sikre optimal systemeffektivitet (såsom 5-25 kPa-indstillingsområde til radiatorbaserede systemer)
Ventilkapacitet pr. ventilstørrelse skal dække flowområde i henhold til VDI 2073-standarder (med vandhastighed på op til 0,8 m/s)
Ventil skal have afspærringsfunktion, der er adskilt fra indstillingsmekanismen. Afspærringsservicefunktion skal kunne udføres manuelt/uden værktøj
Tømningsfunktion skal være integreret i ventil i dimensionsområde DN 15-50
Ventil skal leveres med impulsledning. Indvendig diameter af impulsledning må ikke være større end 1,2 mm for at sikre optimal systemeffektivitet
Ventil i området DN 15-40 skal leveres med termiske isoleringshætter, min. 80 °C
Ventil skal leveres i pålidelig emballage med henblik på sikker transport og håndtering

Produktkarakteristika:

Trykklasse: PN 16
Temperaturinterval: -10 til +120 °C
Ventilstørrelse: DN 15-100
Installation: På returrør med tilslutning via impulsledning til forsyningsrør

– DN 15-25:

Tilslutningstype: Indvendigt gevind ISO 7/1 og udvendigt gevind ISO 228/1
Dp-indstillingsområde: 5-25 kPa, 20-60 kPa
Maks. differenstryk 1,5 bar

DN 32-40:

Tilslutningstype: Indvendigt gevind ISO 7/1 og udvendigt gevind ISO 228/1
Dp-indstillingsområde: 5-25 kPa, 20-60 kPa, 35-75 kPa
Maks. differenstryk 1,5 bar

DN 50:

Tilslutningstype: Udvendigt gevind ISO 228/1
Dp-indstillingsområde: 5-25 kPa, 20-40 kPa, 35-75 kPa, 60-100 kPa
Maks. differenstryk 2,5 bar

DN 65-100:

Tilslutningstype: Flange EN 1092-2
Dp-indstillingsområde: 20-40 kPa, 35-75 kPa, 60-100 kPa
Maks. differenstryk 2,5 bar
